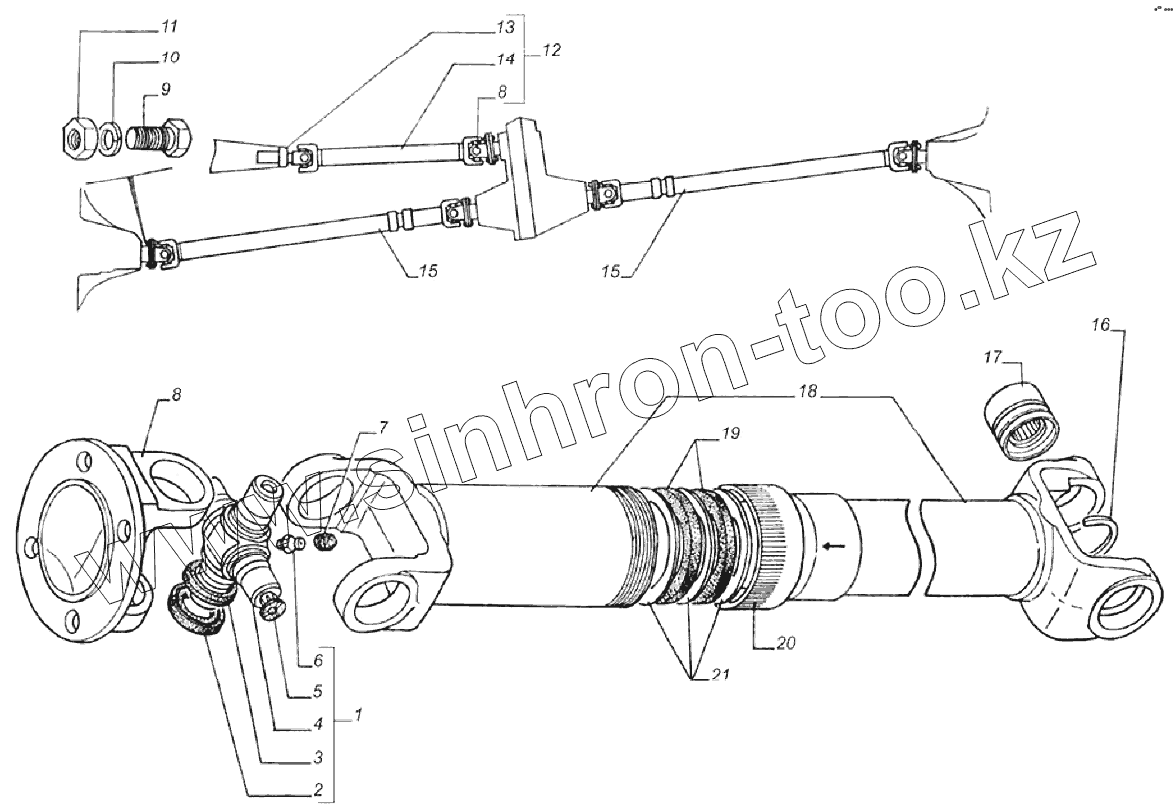

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение). Валы карданные трансмиссии
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31029-2201026 | Крестовина карданного вала с манжетами | |
| 2 | 69-2201031-А | Манжета с пружиной крестовины карданного вала в сборе | |
| 3 | 3102-2201037 | Отражатель крестовины карданного вала заднего моста | |
| 4 | 31029-2201030 | Крестовина карданного вала | |
| 5 | 31029-2201042 | Шайба торцевая | |
| 6 | 264072-П29 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 7 | 24-2904142 | Колпачок пресс-масленки | |
| 8 | 24-2201023-01 | Фланец карданного вала | |
| 9 | 201518-П29 | Болт М10х1-6gх25 | |
| 10 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 11 | 250513-П29 | Гайка М10х1-6Н | |
| 12 | 33027-2202010 | Вал карданный промежуточный в сборе | |
| 13 | 24-2201047 | Вилка скользящая карданного вала | |
| 14 | 33027-2202015 | Вал карданный | |
| 15 | 33027-2201010 | Вал карданный в сборе | |
| 16 | 24-2201043 | Кольцо стопорное | |
| 17 | 704702К2 | Подшипник крестовины карданного вала | |
| 18 | 3302-2201015 | Вал карданный | |
| 19 | 33027-2201085 | Кольцо уплотнительное карданного вала | |
| 20 | 33027-2201087 | Обойма карданного вала | |
| 21 | 33027-2201089 | Шайба разделительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
