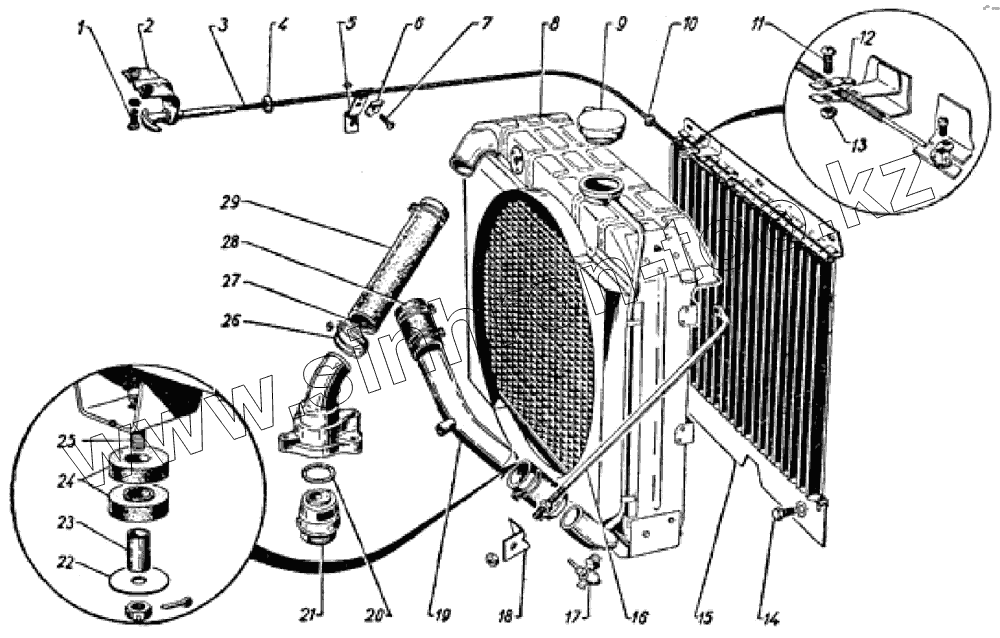

Каталог запасных частей к технике: ГАЗ-69. Радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 293270-П8 | 293270-П8 | Шайба 8 пружинная зубчатая | |
| 250634-П6 | 250634-П6 | Гайка 1М14Х1,5 крепления тяги управления жалюзи радиатора | |
| 258038-П | 258038-П | Шплинт 2,7х15 | |
| 252155-П2 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252178-П8 | 252178-П8 | Шайба 14 пружинная | |
| 69-1302035 | 69-1302035 | Тяга крепления радиатора левая | |
| 12-1307010-В1 | 12-1307010-В1 | Насос водяной в сборе | |
| 69-1302039 | 69-1302039 | Кронштейн крепления тяги радиатора левый | |
| 298507-П | 298507-П | Держатель гайки 251106-П2 | |
| 250610-П8 | 250610-П8 | Гайка М8х1,25 | |
| 251106-П2 | 251106-П2 | Гайка М8Х1,25 болта крепления жалюзи к облицовке радиатора | |
| 251104-П8 | 251104-П8 | Гайка М6х1 | |
| 251084-П8 | 251084-П8 | Гайка М5х0,8 | |
| 1 | 201455-П8 | Болт М8-6gх18 | |
| 2 | 69-1310229 | Кронштейн крепления тяги управления жалюзи радиатора в сборе | |
| 3 | 69-1310210 | Тяга управления жалюзи радиатора в сборе | |
| 4 | М-14570 | Втулка | |
| 5 | 69-1310252 | Кронштейн крепления оболочки тяги управления жалюзи радиатора к левому брызговику | |
| 6 | М-9706-А | Зажим | |
| 7 | 220105-П8 | Винт М6х16 | |
| 8 | 69-1301009 | Радиатор с кожухом вентилятора в сборе | |
| 9 | 12-1304010 | Пробка радиатора в сборе | |
| 10 | А-17523 | Втулка | |
| 11 | 220105-П8 | Винт М6х16 | |
| 12 | 69-1310255 | Зажим крепления оболочки тяги управления жалюзи радиатора | |
| 13 | 251104-П8 | Гайка М6х1 | |
| 14 | 201455-П8 | Болт М8-6gх18 | |
| 15 | 69-1310110 | Жалюзи радиатора в сборе | |
| 16 | 69-1302034 | Тяга крепления радиатора правая | |
| 17 | 51-1305010 | Краник 1/4" спускной водяной рубашки цилиндров | |
| 18 | 69-1302038 | Кронштейн крепления тяги радиатора правый | |
| 19 | 69-1303018 | Труба радиатора отводящая в сборе | |
| 20 | 20-1306040 | Прокладка термостата системы охлаждения | |
| 21 | 20-1306010 | Термостат системы охлаждения в сборе | |
| 22 | 293333-П8 | Шайба 11 | |
| 23 | 20-1302048 | Втулка | |
| 24 | 20-1302045 | Подушка подвески радиатора | |
| 25 | 290789-П8 | Болт 1М10х1х42 крепления радиатора специальный | |
| 26 | 288013-П8 | Хомутик диаметром 45 мм шлангов радиатора | |
| 27 | 220086-П8 | Винт М5х0,8х30 | |
| 28 | 11-8286 | Шланг радиатора подводящий к радиатору | |
| 29 | 69-1303010 | Шланг радиатора подводящий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
