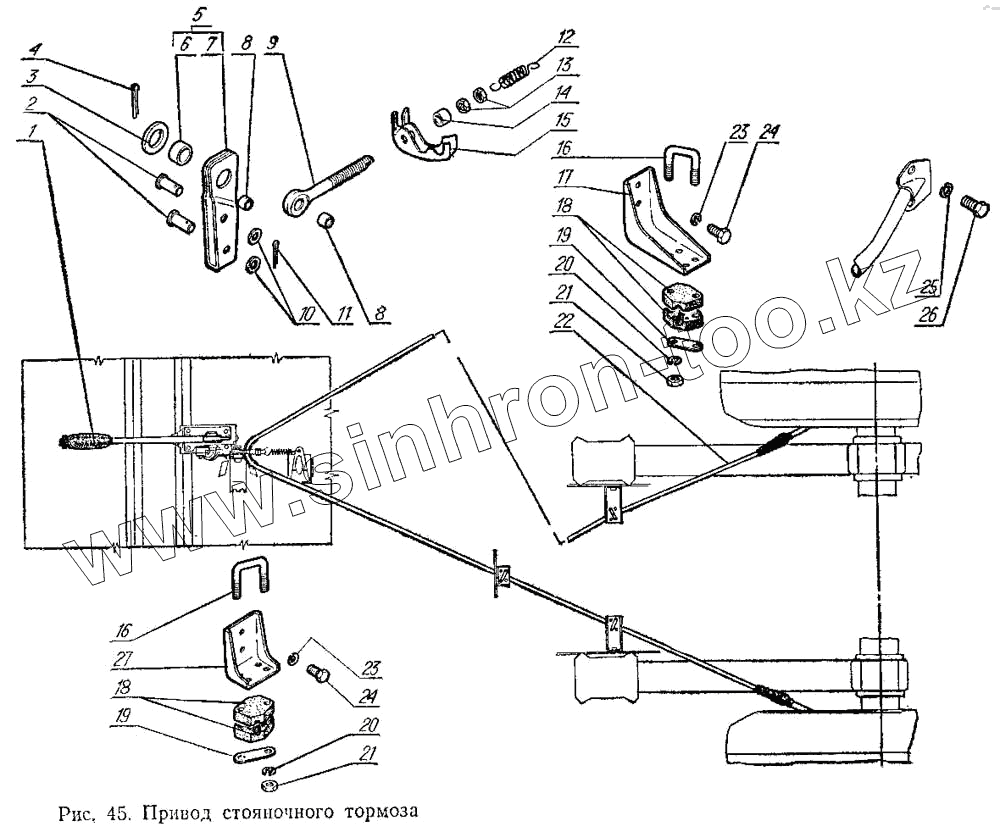

Каталог запасных частей к технике: ГАЗ-3102. Привод стояночного тормоза
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3102-3508010 | Рычаг привода стояночного тормоза в сборе | |
| 2 | 260034-П29 | Палец 8х25 | |
| 3 | 252016-П29 | Шайба 14 ОСТ 37.001.144-96 | |
| 4 | 258040-П29 | Шплинт 3,2х25 ОСТ 37.001.171-93 | |
| 5 | 3102-3508056 | Рычаг уравнителя в сборе | |
| 6 | 41-1602036 | Втулка рычага тяги уравнителя | |
| 7 | 3102-3508070 | Рычаг привода уравнителя с усилителем в сборе | |
| 8 | 3102-3508134 | Втулка оси тяги уравнителя троса привода стояночного тормоза | |
| 9 | 3102-3508098 | Тяга уравнителя троса | |
| 10 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 11 | 258038-П29 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 12 | 13-1108042 | Пружина возвратная тяги уравнителя | |
| 13 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 14 | 3102-3508076 | Втулка тяги уравнителя | |
| 15 | 3102-3508105 | Уравнитель | |
| 16 | 24-3508216 | Скоба | |
| 17 | 3102-3508213 | Кронштейн крепления троса задний | |
| 18 | 24-3508215 | Направляющая троса | |
| 19 | 24-3508214 | Пластина | |
| 20 | 252133-П29 | Шайба 5 | |
| 21 | 250464-П29 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 22 | 3102-3508180 | Трос в сборе | |
| 23 | 252134-П29 | Шайба 6 | |
| 24 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 24 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 25 | 252135-П29 | Шайба 8Т | |
| 26 | 201474-П29 | Болт М8х1-6gх16 | |
| 27 | 3102-3508188 | Кронштейн крепления троса передний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
