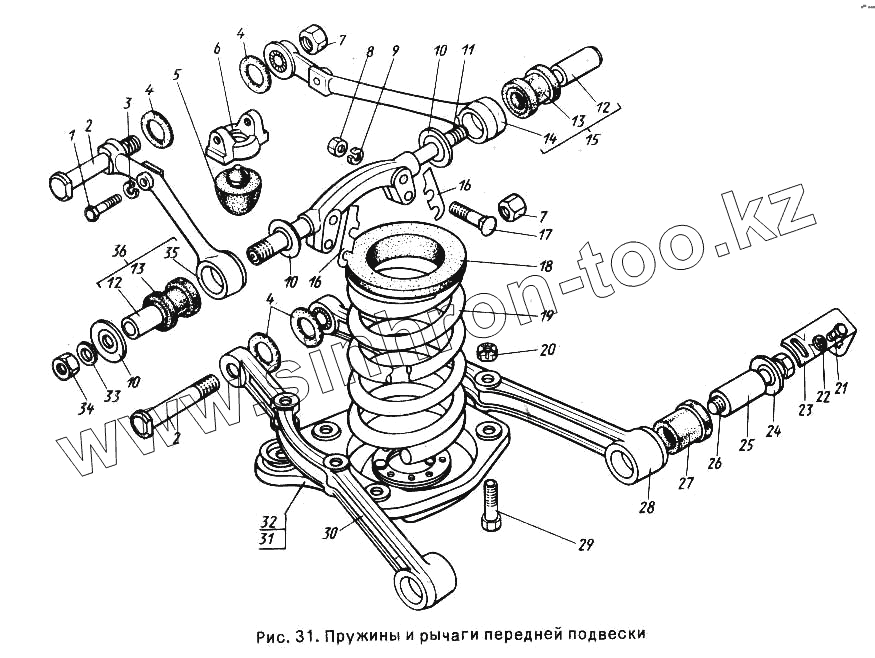

Каталог запасных частей к технике: ГАЗ-24-10. Пружины и рычаги передней подвески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
6
7
7
8
9
10
10
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 201458-П8 Болт М8х1,25х25
2 24-2904068 Палец стойки
3 252155-П8 Шайба 8 пружинная
4 24-2904072 Кольцо уплотнительное втулок
5 24-2902654 Буфер верхних рычагов подвески и заднего моста
6 24-2904130 Опора буфера верхних рычагов
7 24-2904078 Гайка пальца стойки
8 292779-П8 Гайка М10х1-4Н5Н
9 252156-П29 Шайба 10
10 24-2904120 Шайба пальца оси верхних рычагов
11 24-2904112 Ось верхних рычагов
12 24-2904126 Втулка распорная
13 24-2904125 Втулка оси верхних рычагов
14 24-2904107 Рычаг верхний задний
15 24-2904106 Рычаг верхний задний в сборе
16 24-2904133 Прокладка регулировочная
17 291500-П8 Болт М10х1-6gх55
18 24-2902730 Прокладка пружины
19 24-2902712 Пружина передней подвески
20 251665-П29 Гайка М10х1-4Н5Н
21 201415-П29 Болт М6-6gх10 ОСТ 37.001.123-96
22 252174-П29 Шайба 2-6 ОСТ 37.001.145-75
23 24-2904039 Скоба пальца
24 3102-2904043 Шайба пальца оси нижних рычагов
25 24-2904042 Втулка распорная оси нижних рычагов
26 24-2904035 Палец оси нижних рычагов
27 3102-2904040 Втулка резиновая оси нижний рычагов
28 3102-2904028 Рычаг нижний задний
29 201525-П8 Болт М10х1-6gх42
30 3102-2904024 Рычаг нижний передний
31 24-1902734 Чашка пружины правая с усилителями
32 24-2902735 Чашка пружины левая с усилителями
33 252139-П2 Шайба 16.ОТ ОСТ 37.001.115-75
34 250561-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
35 24-2904105 Рычаг верхний передний
36 24-2904104 Рычаг верхний передний в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
