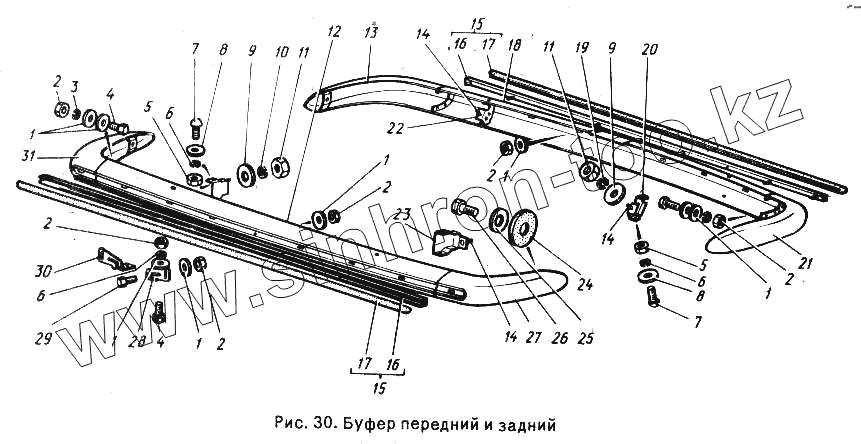

Каталог запасных частей к технике: ГАЗ-24-10. Буфер передний и задний
1
1
1
1
1
1
2
2
2
2
2
2
3
4
4
5
5
6
6
6
7
7
8
8
9
9
10
11
11
12
13
14
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252037-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 2 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 3 | 252134-П29 | Шайба 6 | |
| 4 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 5 | 250610-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 6 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 210379-П13 | Болт М8х20 | |
| 8 | 252006-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 9 | 252039-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 10 | 252136-П29 | Шайба 10Т | |
| 11 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 12 | 24-10-2803012 | Буфер передний средний | |
| 13 | 24-2804007 | Боковина левая в сборе | |
| 14 | 210406-П29 | Болт М10-6gх30 | |
| 15 | 24-10-2803142 | Накладка в сборе | |
| 16 | 24-10-2803154 | Каркас | |
| 17 | 24-10-2803144 | Накладка | |
| 18 | 24-10-2804015 | Буфер задний средний | |
| 19 | 252156-П29 | Шайба 10 | |
| 20 | 24-2804017 | Кронштейн | |
| 21 | 24-2804008 | Боковина правая в сборе | |
| 22 | 24-2804016-01 | Кронштейн | |
| 23 | 24-1803016-01 | Кронштейн переднего буфера | |
| 24 | 24-2803140-01 | Прокладка | |
| 25 | 252038-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 26 | 201460-П29 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 27 | 24-2803008 | Боковина правая в сборе | |
| 28 | 24-2803236 | Кронштейн крепления номерного знака правый | |
| 29 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 30 | 24-2803237 | Кронштейн крепления номерного знака левый | |
| 31 | 24-2803007 | Боковина левая в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
