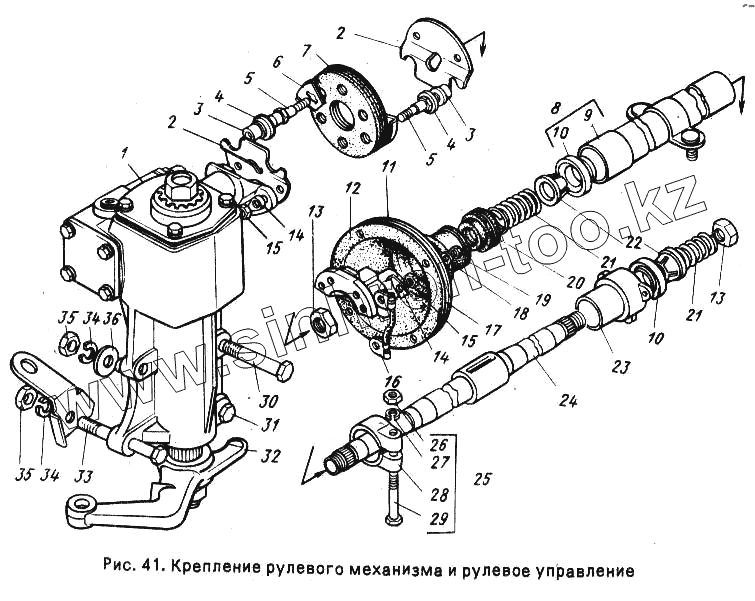

Каталог запасных частей к технике: ГАЗ-24-10. Крепление рулевого механизма и рулевое управление
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3102-3400014-10 | Механизм рулевого управления в сборе | |
| 2 | 24-3401150 | Пластина предохранительная | |
| 3 | 21-1108041-Б | Втулка валика акселератора | |
| 4 | 126-9302071 | Шайба 10,5 | |
| 5 | 13-3401155 | Шпилька соединительной муфты | |
| 6 | 13-3401151 | Усилитель муфты | |
| 7 | 13-3401142 | Муфта соединительная | |
| 8 | 3102-3401102-10 | Колонка рулевого управления со скобой в сборе | |
| 9 | 3102-3401100-10 | Колонка рулевого управления с подшипником в сборе | |
| 10 | 636905 | Подшипник (12-3401120) ГОСТ 520-89 | |
| 11 | 3102-5301112 | Уплотнитель рулевой колонки на щитке передка | |
| 12 | 24-3401140 | Фланец соединительной муфты | |
| 13 | 250636-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 14 | 24-3401154 | Пластина стопорная | |
| 15 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 16 | 24-3401144 | Провод к «массе» | |
| 17 | 3102-5301114 | Держатель уплотнителя рулевой колонки | |
| 18 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 19 | 250608-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 20 | 3102-3401132 | Колпачок защитный | |
| 21 | 12-3401130 | Пружина | |
| 22 | 24-3401128-01 | Кольцо разжимное | |
| 23 | 3102-3401104-20 | Втулка | |
| 24 | 3102-3401032-10 | Вал верхний с втулкой замка руля в сборе | |
| 25 | М-3506 | Хомут в сборе | |
| 26 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 27 | 252135-П29 | Шайба 8Т | |
| 28 | М-3507 | Хомут колонки рулевого управления | |
| 29 | 201488-П29 | Болт М8х1х50 | |
| 30 | 200373-П29 | Болт М12-6gх70 | |
| 31 | 200384-П29 | Болт М12-6gх130 | |
| 32 | 24-3401090 | Сошка рулевого управления | |
| 33 | 200378-П29 | Болт М12-6gх95 | |
| 34 | 252137-П29 | Шайба 12 | |
| 35 | 250514-П29 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 36 | 252045-П29 | Шайба 12 ОСТ 37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
