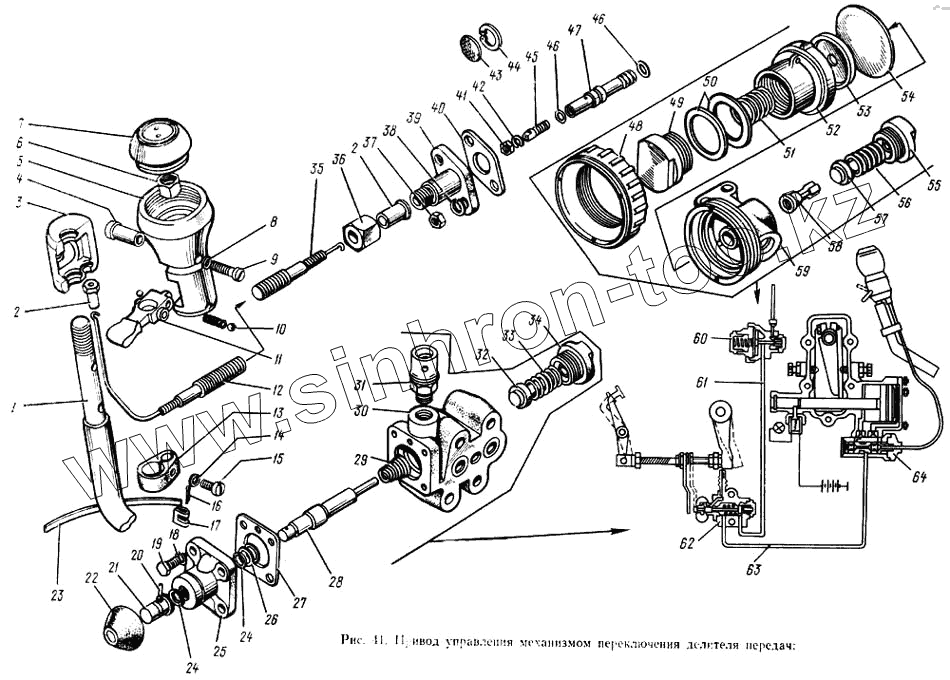

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Привод управления механизмом переключения делителя передач
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15.1772160-10 | 15.1772160-10 | Трос крана с золотником в сборе | |
| 1/60444/21 | 1/60444/21 | Болт | |
| 870771-П15 | 870771-П15 | Штифт | |
| 258252-П29 | 258252-П29 | Шплинт-проволока | |
| 1/05196/01 | 1/05196/01 | Шайба плоская | |
| 1/02844/60 | 1/02844/60 | Прокладка 10х16х1,5 | |
| 1/02800/60 | 1/02800/60 | Шайба уплотнительная | |
| 15.1772179-10 | 15.1772179-10 | Трубка защитная | |
| 15.1772152-10 | 15.1772152-10 | Трос крана управления с оболочкой и крышкой в сборе | |
| 15.1772298 | 15.1772298 | Скоба крепления воздухопровода в сборе | |
| 870929-П | 870929-П | Скоба крепления воздухопровода | |
| 14.1702173 | 14.1702173 | Сетка | |
| 15.1772206 | 15.1772206 | Пружина фиксатора | |
| 1/02795/60 | 1/02795/60 | Прокладка уплотнительная | |
| 33.1110117 | 33.1110117 | Пломба | |
| 15.1772174-10 | 15.1772174-10 | Оболочка направляющая троса с гайками в сборе | |
| 1/09026/21 | 1/09026/21 | Болт | |
| 1/60432/21 | 1/60432/21 | Болт | |
| 15.1772169 | 15.1772169 | Обойма фильтра | |
| 1/60438/21 | 1/60438/21 | Болт | |
| 870018-П29 | 870018-П29 | Болт наконечника | |
| 33.1110036 | 33.1110036 | Ввертыш | |
| 15.1772196 | 15.1772196 | Вкладыш рычага переключения передач | |
| 15.1772198 | 15.1772198 | Вкладыш фиксатора переключателя | |
| 15.1772294 | 15.1772294 | Воздухопровод от клапана включения делителя к крану управления | |
| 15.1772274-10 | 15.1772274-10 | Воздухопровод от редукционного клапана к клапану включения делителя | |
| 15.1772072 | 15.1772072 | Направляющая упора клапана | |
| 740.1104364 | 740.1104364 | Наконечник воздухопровода | |
| 15.1772130-10 | 15.1772130-10 | Кран управления делителем передач с рычагом переключения передач в сборе | |
| 15.1772140-10 | 15.1772140-10 | Корпус крана с гнездами золотника в сборе | |
| 15.1772178-10 | 15.1772178-10 | Каркас направляющей оболочки троса | |
| 15.1772050 | 15.1772050 | Клапан впускной редукционного клапана в сборе | |
| 1 | 15.1702118 | Рычаг переключения передач | |
| 2 | 15.1772180 | Гайка ограничительная | |
| 3 | 15.1772212 | Крышка корпуса переключателя боковая в сборе | |
| 4 | 15.1772214 | Винт установочный корпуса переключателя | |
| 5 | 15.17722190 | Корпус переключения крана управления делителем в сборе | |
| 6 | 870514-П29 | Гайка крепления корпуса переключателя | |
| 7 | 15.1772218 | Крышка корпуса переключателя верхняя | |
| 8 | 1/26010/73 | Шайба волнистая | |
| 9 | 870358-П13 | Винт крепления крышки | |
| 10 | 15.1772205 | Шарик фиксатора 0,5 мм | |
| 11 | 15.1772202 | Переключатель крана управления делителем | |
| 12 | 15.1772175-10 | Трос крана | |
| 13 | 1/21708/90 | Хомут для крепления троса | |
| 13 | 15.1772224 | Хомут для крепления троса | |
| 14 | 1/03894/03 | Винт крепления хомута | |
| 15 | 1/26052/73 | Шайба зубчатая | |
| 16 | 1/21701/11 | Шплинт хомута | |
| 17 | 1/21702/01 | Пряжка хомута | |
| 18 | 1/05164/73 | Шайба пружинная | |
| 19 | 1/09023/21 | Болт крепления крышки клапана | |
| 20 | 1/07342/01 | Шплинт разводной | |
| 21 | 15.1772058 | Ограничитель штока клапана | |
| 22 | 15.1772068 | Пылепредохранитель штока клапана | |
| 23 | 1/21716/01 | Лента хомута | |
| 24 | 15.1772052 | Кольцо уплотнительное | |
| 25 | 15.1772062 | Крышка клапана | |
| 26 | 870633-П29 | Шайба упорная штока клапана | |
| 27 | 15.1772066 | Прокладка крышки клапана | |
| 28 | 15.1772046 | Шток клапана | |
| 29 | 15.1772048 | Пружина штока клапана | |
| 30 | 15.1772044 | Корпус клапана включения делителя передач | |
| 31 | 15.1772370 | Сапун в сборе | |
| 32 | 15.1772051 | Корпус впускного клапана | |
| 33 | 15.1772124 | Пружина впускного клапана | |
| 34 | 15.1772122 | Корпус пружины впускного клапана | |
| 35 | 15.1772177-10 | Оболочка направляющая троса в сборе | |
| 36 | 870904-П29 | Гайка соединительная | |
| 37 | 1/61023/11 | Гайка | |
| 38 | 1/05166/73 | Шайба пружинная | |
| 39 | 15.1772172 | Крышка корпуса крана | |
| 40 | 15.1772173 | Прокладка крышки корпуса крана | |
| 41 | 870515-П29 | Гайка крепления наконечника троса | |
| 42 | 1/11954/73 | Шайба пружинная | |
| 43 | 15.1772168 | Фильтр крана в сборе | |
| 44 | 15.1772150 | Кольцо пружинное | |
| 45 | 15.1772176 | Наконечник троса | |
| 46 | 15.1772034 | Кольцо уплотнительное | |
| 47 | 15.1772164 | Золотник крана | |
| 48 | 15.1772116 | Гайка накидная корпуса | |
| 49 | 15.1772120 | Пробка крышки корпуса | |
| 50 | 870642-П29 | Шайба регулировочная | |
| 51 | 15.1772126 | Пружина уравновешивающая | |
| 52 | 15.1772118 | Крышка корпуса редукционного клапана | |
| 53 | 15.1772127 | Шайба уравновешивающей пружины | |
| 54 | 15.1772125 | Диафрагма редукционного клапана | |
| 55 | 15.1772122 | Корпус пружины впускного клапана | |
| 56 | 15.1772124 | Пружина впускного клапана | |
| 57 | 15.1772051 | Корпус впускного клапана | |
| 58 | 15.1772123 | Шток впускного клапана | |
| 59 | 15.1772112 | Корпус редукционного клапана | |
| 60 | 15.1772100 | Редукционный клапан управления механизмом переключения передач | |
| 61 | 15.1772270-10 | Воздухопровод от редукционного клапана к клапану включения делителя в сборе | |
| 62 | 15.1772040 | Клапан включения делителя передач в сборе | |
| 63 | 15.1772290 | Воздухопровод от клапана включения делителя к крану управления в сборе | |
| 64 | 15.1772132-10 | Кран управления делителем передач с тросом в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
