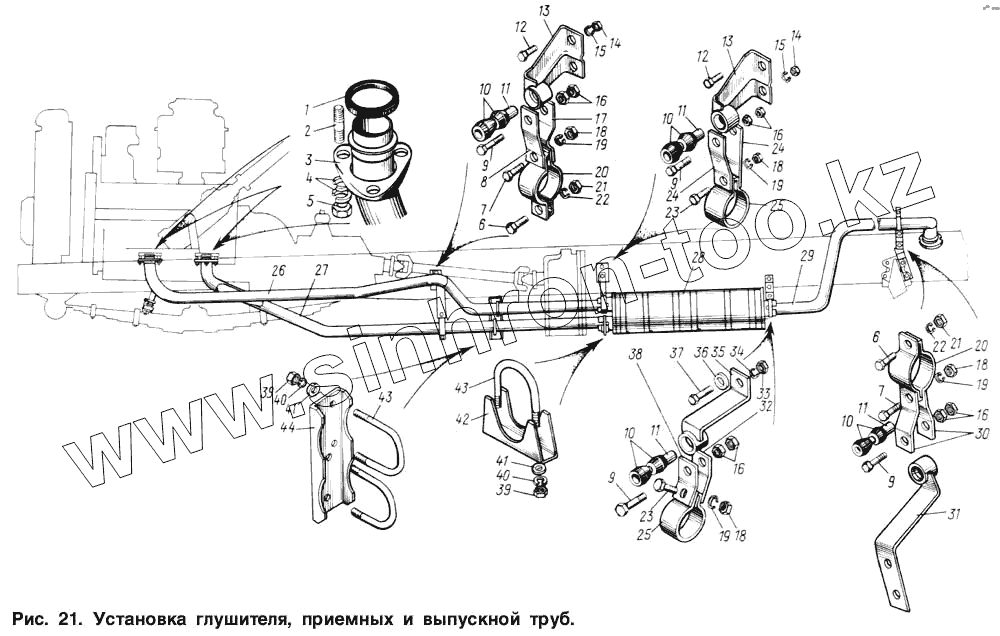

Каталог запасных частей к технике: ЗИЛ-131. Установка глушителя, приемных и выпускной труб
1
2
3
4
5
6
6
7
7
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 137-1203409 | 137-1203409 | Козырек защитный выхлопной трубы глушителя | |
| 131-1203309 | 131-1203309 | Пластина крепления приемного конца глушителя левая | |
| 131-1203308 | 131-1203308 | Пластина крепления приемного конца глушителя правая | |
| 130-3508049 | 130-3508049 | Проставка кронштейна | |
| 301142-П2 | 301142-П2 | Болт крепления козырька | |
| 137-1203214 | 137-1203214 | Труба приемная задняя правая в сборе | |
| 1 | 306322-П | Прокладка фланца в сборе | |
| 2 | 308624-П8 | Шпилька | |
| 3 | 130-1203137-Б | Фланец приемной трубы натяжной | |
| 4 | 252137-П2 | Шайба пружинная | |
| 5 | 250538-П | Гайка | |
| 6 | 201499-П8 | Болт | |
| 7 | 200315-П8 | Болт | |
| 8 | 131-1203187-Б | Пластина крепления приемной трубы левая | |
| 9 | 200321-П8 | Болт длинный | |
| 10 | 130-1203303 | Втулка амортизатора подвески глушителя | |
| 11 | 130-1203305 | Втулка амортизатора распорная | |
| 12 | 201497-П8 | Болт | |
| 13 | 137-1203180 | Кронштейн крепления приемной трубы глушителя к раме в сборе | |
| 13 | 131-1203044-Б | Кронштейн крепления приемной трубы глушителя к раме в сборе | |
| 14 | 250512-П8 | Гайка | |
| 15 | 252136-П2 | Шайба пружинная | |
| 16 | 250512-П8 | Гайка | |
| 17 | 131-1203186-Б | Пластина крепления приемной трубы правая | |
| 18 | 250512-П8 | Гайка | |
| 19 | 252136-П2 | Шайба пружинная | |
| 20 | 131-1203047 | Хомут крепления выпускной трубы | |
| 21 | 250512-П8 | Гайка | |
| 22 | 252136-П2 | Шайба пружинная | |
| 23 | 201505-П8 | Болт | |
| 24 | 131-1203309-Б | Пластина крепления приемного конца глушителя | |
| 25 | 130-1203047 | Хомут крепления глушителя | |
| 25 | 130-1203047 | Хомут крепления глушителя | |
| 26 | 131-1203011-Б2 | Труба глушителя приемная с газоотборником левая в сборе | |
| 26 | 137-1203011 | Труба глушителя приемная с газоотборником левая в сборе | |
| 27 | 131-1203010-Б3 | Труба глушителя приемная правая в сборе | |
| 27 | 137-1203010 | Труба глушителя приемная правая в сборе | |
| 28 | 130-1201010-Б2 | Глушитель в сборе | |
| 29 | 137-1203218 | Труба выпускная с ниппелем в сборе | |
| 29 | 131-1203218 | Труба выпускная с ниппелем в сборе | |
| 30 | 130-1203151 | Пластина крепления выпускной трубы глушителя | |
| 31 | 131-1203068 | Кронштейн крепления выпускной трубы глушителя | |
| 32 | 131-1203151 | Пластина крепления выпускного конца глушителя левая | |
| 33 | 250512-П8 | Гайка | |
| 34 | 252136-П2 | Шайба пружинная | |
| 35 | 131-1203055-Б | Кронштейн крепления выпускного конца глушителя к раме | |
| 36 | 305753-П8 | Шайба упорная | |
| 37 | 201499-П8 | Болт | |
| 38 | 131-1203150 | Пластина крепления выпускного конца глушителя правая | |
| 39 | 250510-П8 | Гайка | |
| 40 | 252135-П2 | Шайба пружинная | |
| 41 | 252005-П8 | Шайба | |
| 42 | 121-1203047-Б | Хомут | |
| 43 | 121-1203057 | Стремянка хомута | |
| 44 | 131-1203049 | Хомут крепления приемных труб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
