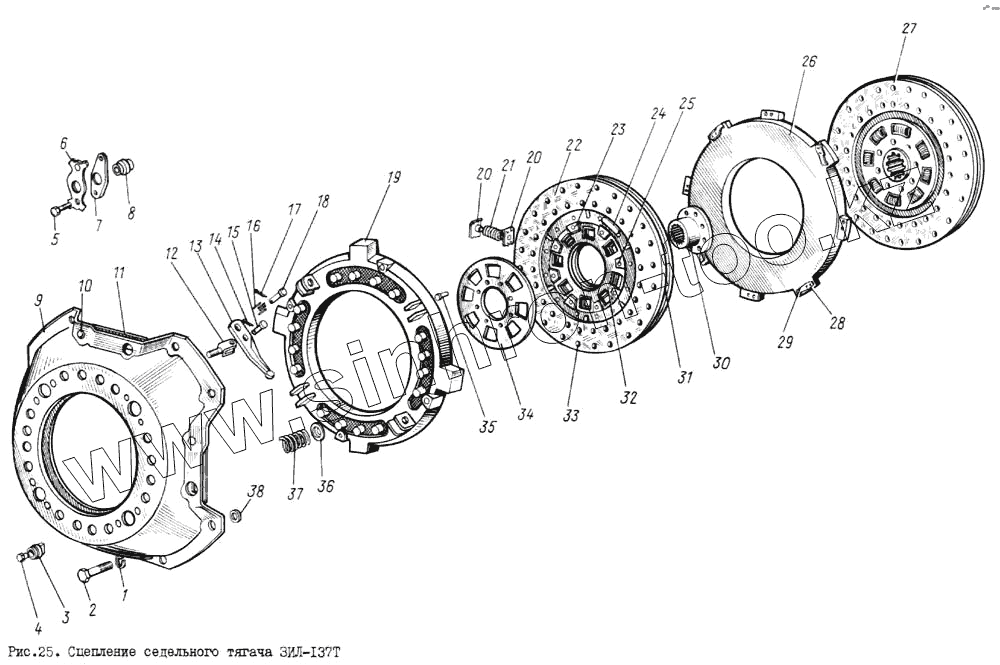

Каталог запасных частей к технике: ЗИЛ-131. Сцепление седельного тягача ЗИЛ-137Т
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 375-1601091 | 375-1601091 | Диск сцепления ведущий средний в сборе | |
| 375-1601090 | 375-1601090 | Диск сцепления нажимной с кожухом в сборе | |
| 1 | 252136-П3 | Шайба пружинная | |
| 3 | 130-1601176 | Втулка пластины крепления нажимного диска | |
| 4 | 301380-П8 | Болт | |
| 5 | 20452-П8 | Болт крепления опорной пластины | |
| 6 | 130-1601193 | Пластина замочная регулировочной гайки | |
| 7 | 130-1601183 | Пластина регулировочной гайки опорная | |
| 8 | 130-1601178 | Гайка вилки рычага сцепления регулировочная | |
| 9 | 130-1601022 | Кожух сцепления в сборе | |
| 10 | 253910-П | Заклепка крепления пластины нажимного диска | |
| 11 | 130-1601175 | Пластина крепления нажимного диска | |
| 12 | 307015-П | Вилка | |
| 13 | 130-1601095 | Рычаг нажимного диска сцепления | |
| 14 | 258038 | Шплинт пальца | |
| 15 | 130-1601112 | Палец вилки рычага нажимного диска сцепления | |
| 16 | 306230-П | Ролик игольчатый | |
| 17 | 258039-П | Шплинт | |
| 18 | 130-1601105 | Палец рычага нажимного диска сцепления | |
| 19 | 375-1601093 | Диск сцепления нажимной | |
| 20 | 130-1601161 | Пластина пружины опорная | |
| 21 | 130-1601150 | Пружина демпфера | |
| 22 | 130-1601138-А2 | Накладка фрикционная диска сцепления | |
| 23 | 130-1601149 | Накладка демпфера фрикционная | |
| 24 | 130-1601162 | Грузик балансировочный ведомого диска (для модели 137Т количество деталей - по потребности) | |
| 24 | 130-1601163 | Грузик балансировочный ведомого диска (для модели 137Т количество деталей - по потребности) | |
| 25 | 253574-П | Заклепка | |
| 26 | 375-1601092-Б | Диск сцепления ведущий средний | |
| 27 | 375-1601130 | Диск сцепления ведомый в сборе | |
| 28 | 336603-П | Заклепка крепления отжимной пружины | |
| 29 | 375-1601116-Б | Пружина отжимная ведущего среднего диска сцепления | |
| 30 | 375-1601142 | Ступица ведомого диска | |
| 31 | 130-1601133 | Диск сцепления ведомый | |
| 32 | 130-1601143 | Кольцо демпфера сцепления | |
| 33 | 304104-П | Заклепка крепления фрикционной накладки сцепления | |
| 34 | 130-1601153 | Диск демпфера | |
| 35 | 252775-П | Заклепка | |
| 36 | 130-1601118 | Шайба нажимной пружины сцепления изоляционная | |
| 37 | 130М-1601115 | Пружина сцепления нажимная | |
| 38 | 375-1601127-А | Шайба сцепления регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
