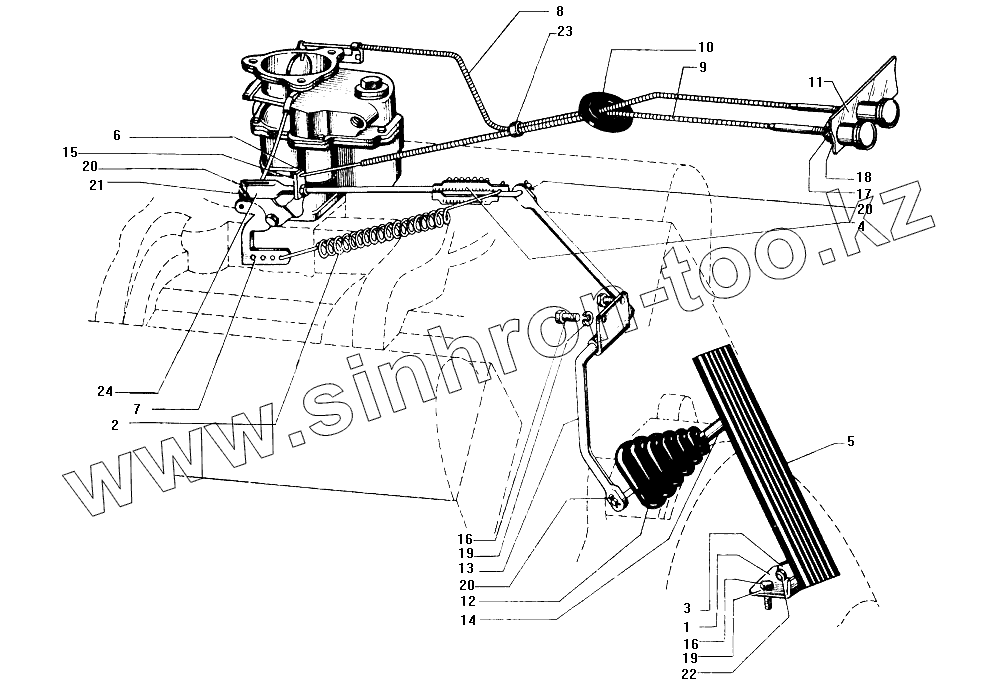

Каталог запасных частей к технике: ЗИЛ-130. Управление карбюратором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130К-1108032 | 130К-1108032 | Тяга с валиком в сборе | |
| 220105-П8 | 220105-П8 | Винт | |
| 250508-П29 | 250508-П29 | Гайка | |
| 252134-П2 | 252134-П2 | Шайба пружинная | |
| 301052-П8 | 301052-П8 | Болт | |
| 1 | 120-1108042 | Кронштейн педали | |
| 2 | 121-1108065 | Пружина оттяжная | |
| 3 | 130-1108010 | Педаль акселератора в сборе | |
| 4 | 130-1108040-А2 | Тяга акселератора промежуточная в сборе | |
| 5 | 130-1108049-А | Накладка педали акселератора | |
| 5 | 130-1108048-Б | Накладка педали акселератора | |
| 6 | 130-1108067-А | Ушко пружины | |
| 7 | 130-1108072-01 | Скоба | |
| 8 | 130-1108100-Б | Тяга воздушной заслонки карбюратора в сборе | |
| 9 | 130-1108120-Б | Тяга ручного управления акселератором в сборе | |
| 10 | 130-1108663 | Втулка уплотнительная | |
| 11 | 130-3903053 | Таблица указательная кнопок управлении тягами воздушной заслонки и ручного газа | |
| 11 | 130-3903049-А | Табличка кнопок управления указательная | |
| 12 | 130-5301307 | Уплотнитель тяги акселератора | |
| 13 | 130К-1108030 | Валик акселератора с кронштейном в сборе | |
| 14 | 150В-1108034 | Тяга педали акселератора в сборе | |
| 15 | 16-0685 | Зажим жилы троса тяги ручного управления акселератором | |
| 16 | 201454-П29 | Болт | |
| 17 | 250515-П29 | Гайка | |
| 18 | 252037-П29 | Шайба | |
| 19 | 252135-П2 | Шайба пружинная | |
| 20 | 258012-П29 | Шплинт | |
| 21 | 260012-П29 | Палец | |
| 22 | 260025-П29 | Палец | |
| 23 | 308356-П29 | Хомутик ленточный | |
| 24 | 509501-П8 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
