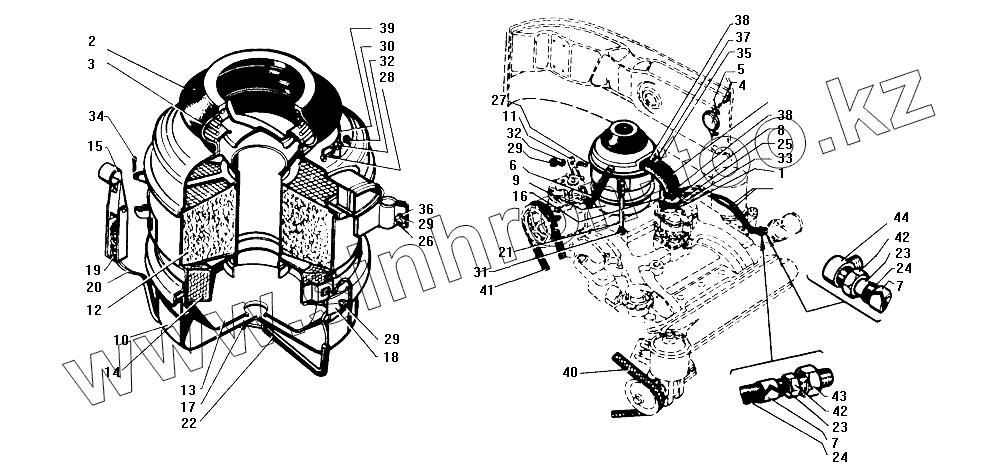

Каталог запасных частей к технике: ЗИЛ-130. Фильтр воздушный ВПМ-3 и его установка
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
29
30
31
32
32
33
34
35
36
37
38
38
39
40
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250514-П8 | 250514-П8 | Гайка | |
| 1 | 120-1109049 | Прокладка всасывающего патрубка | |
| 2 | 130-1109250 | Воздухосборник воздушного фильтра | |
| 3 | 130-1109259 | Пружина воздухосборника распорная | |
| 4 | 130-1109294-Б | Пробка воздухозаборника в сборе | |
| 5 | 130-1109299 | Уплотнитель пробки воздухосборника | |
| 6 | 130-3509276 | Шланг подвода воздуха | |
| 7 | 130-3917027 | Хомут шлангов | |
| 8 | 130Е-1109608 | Патрубок в сборе | |
| 9 | 131-1109010-А | Фильтр воздушный типа ВПМ-3 в сборе | |
| 10 | 131-1109076-01 | Корпус | |
| 11 | 131-1109172 | Кронштейн крепления воздушного фильтра | |
| 12 | 131-1109201 | Элемент фильтрующий с крышкой в сборе | |
| 13 | 131-1109206 | Днище фильтра в сборе | |
| 14 | 131-1109301-А | Кассета дросселирующая в сборе | |
| 15 | 131-1109308 | Рычаг в сборе | |
| 16 | 131-1109315-А | Стойка крепления воздушного фильтра с упорной шайбой в сборе | |
| 17 | 131-1109316 | Шайба каната опорная | |
| 18 | 131-1109317 | Прижим каната верхний | |
| 19 | 131-1109318 | Пружина каната | |
| 20 | 131-1109319 | Канат в сборе | |
| 21 | 131-1109320-А2 | Стойка крепления воздушного фильтра | |
| 22 | 131-1109327 | Шланг каната воздушного фильтра | |
| 23 | 131-3706217 | Трубка вентиляции распределителя концевая | |
| 24 | 131-3706219 | Шланг вентиляции распределителя гибкий | |
| 25 | 201454-П8 | Болт | |
| 26 | 201460-П8 | Болт | |
| 27 | 210098-П8 | Болт | |
| 28 | 220174-П | Винт | |
| 29 | 250510-П8 | Гайка | |
| 30 | 250610-П8 | Гайка | |
| 31 | 250639-П8 | Гайка | |
| 32 | 252135-П2 | Шайба пружинная | |
| 33 | 252155-П2 | Шайба пружинная | |
| 34 | 258012-П29 | Шплинт | |
| 35 | 304505-П8 | Шплинт | |
| 36 | 305531-П29 | Шайба специальная (d=8,5, D=16, S=0,8) | |
| 37 | 306775-П8 | Пряжка | |
| 38 | 308710-П8 | Лента хомута | |
| 39 | 308719-П8 | Хомут | |
| 40 | 375-3407209 | Ремень приводной | |
| 41 | 375-3509250 | Ремень привода компрессора | |
| 42 | 421364-П8 | Гайка | |
| 43 | 421375-П8 | Штуцер | |
| 44 | 421397-П | Угловой штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
