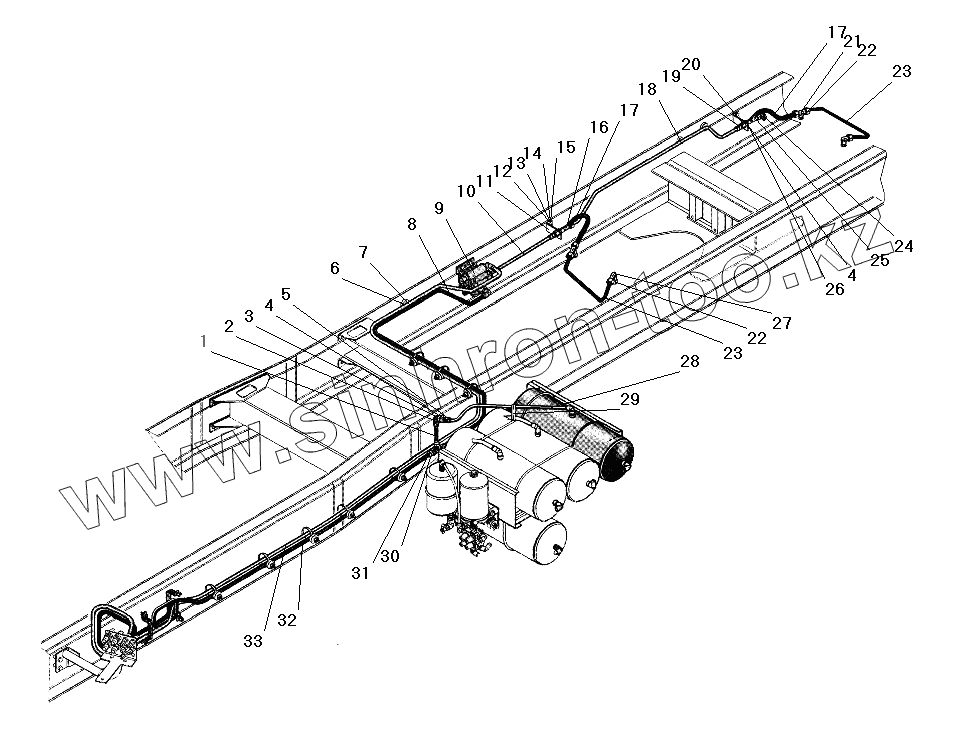

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Установка стояночного тормоза
/144.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6364-3508528 | Трубка от баллона первая | |
| 2 | 623.6826 | Угольник | |
| 3 | 623.7036 | Штуцер проходной | |
| 4 | 335026-П29 | Гайка М22х1,5 | |
| 5 | 623.7306 | Штуцер | |
| 6 | 375-8402321 | Буфер | |
| 7 | 4209 9076 ЕD 12-8328 | Хомут | |
| 8 | 6364-3508526 | Трубка к ускорительному клапану вторая | |
| 9 | 100-3518210-10 | Клапан ускорительный | |
| 10 | 6364-3508510 | Трубка от ускорительного клапана первая | |
| 11 | 6364-3508200 | Кронштейн шлангов | |
| 12 | 201498-П29 | Болт М10-6gх28 | |
| 13 | 250512-П29 | Гайка М10 | |
| 14 | 252136-П2 | Шайба 10 пружинная | |
| 15 | 252039-П29 | Шайба 10 | |
| 16 | 337780 | Тройник | |
| 17 | 63645-3506396 | Шланг тормозов | |
| 18 | 6364-3508512 | Трубка от ускорительного клапана вторая | |
| 19 | 334161 | Штуцер | |
| 20 | 5323РХ-3506322 | Штуцер проходной | |
| 21 | 337786 | Тройник | |
| 22 | 623.7746 | Гайка | |
| 23 | 6364-3508514 | Трубка промежуточная | |
| 24 | 100-3515310-01 | Клапан контрольного вывода | |
| 25 | 339831 | Тройник | |
| 26 | 252142-П2 | Шайба 22.ОТ | |
| 27 | 339835 | Угольник | |
| 28 | 6364-3508522 | Трубка от баллона стояночного тормоза | |
| 29 | 2108-3401228 | Хомут | |
| 30 | 623.7864 | Тройник | |
| 31 | 623.7236 | Штуцер | |
| 32 | 6364-3508524 | Трубка от баллона вторая | |
| 33 | 6364-3508520 | Трубка к ускорительному клапану первая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
