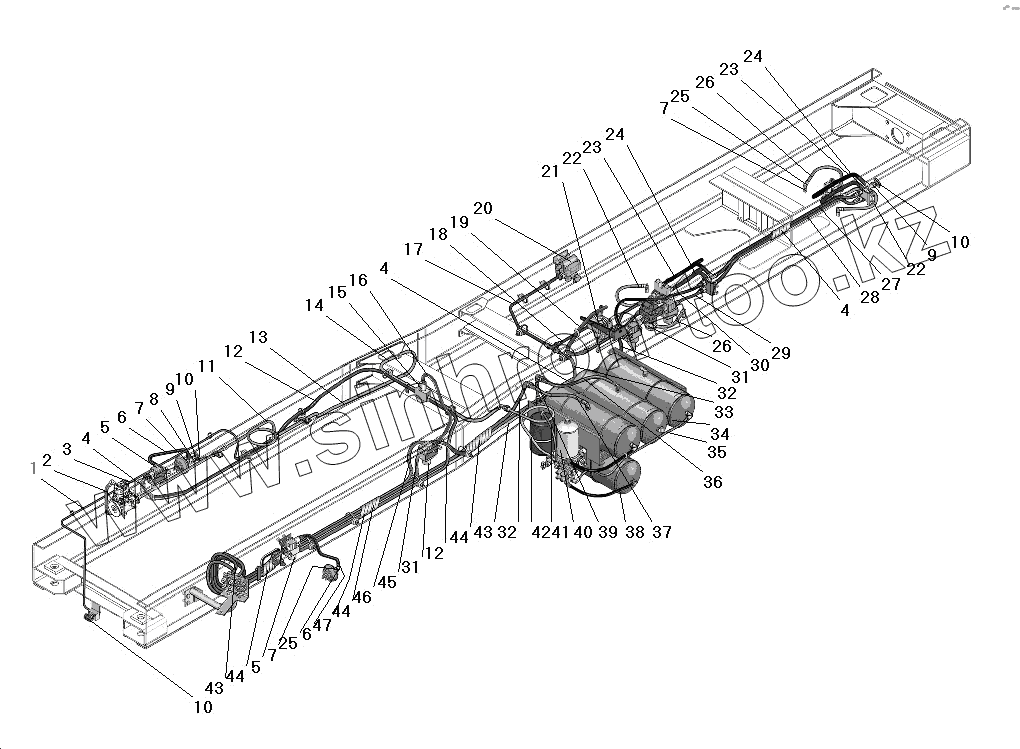

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Трубопроводы и шланги привода рабочих тормозов
/145.gif)
1
2
3
4
4
4
5
5
6
6
7
7
7
8
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6363-3506076 | Трубка к буксирному прибору | |
| 2 | 6363-3506176 | Трубка от компрессора первая | |
| 3 | 5336-3509012-10 | Компрессор | |
| 4 | 6363-3506108 | Лента спиральная | |
| 5 | ВR9156-1132612 | Модулятор АБС | |
| 6 | 6367-3506396 | Шланг тормозов | |
| 7 | 623.7746 | Гайка | |
| 8 | 337789 | Тройник | |
| 9 | 4320-3514023 | Прокладка | |
| 10 | 100-3515310-01 | Клапан контрольного вывода | |
| 11 | 6363-3506178 | Трубка от компрессора вторая | |
| 12 | 6363-3506216 | Трубка на левый модулятор | |
| 13 | 6363-3506190 | Трубка от компрессора третья | |
| 14 | 6363-3506182 | Трубка от компрессора четвертая | |
| 15 | 100-3534010 | Клапан ограничения давления | |
| 16 | 6367-3506184 | Трубка к тройнику | |
| 17 | 63645-3506238 | Трубка к ускорительному клапану стояночного тормоза | |
| 18 | 63645-3506248 | Трубка к регулятору тормозных сил, вторая | |
| 19 | 6363-3506220 | Трубка от регулятора тормозных сил на тройник | |
| 20 | 100-3518210-10 | Клапан ускорительный | |
| 21 | 100-3533010-10 | Регулятор тормозных сил | |
| 22 | 63645-3506156 | Трубка к камере | |
| 23 | 63645-3506396 | Шланг тормозов | |
| 24 | 4320-3506398-01 | Шланг гибкий | |
| 25 | 334068 | Угольник | |
| 26 | 63645-3506152 | Трубка к камере | |
| 27 | 63645-3506228 | Трубка к задней камере верхняя | |
| 28 | 63645-3506230 | Трубка к задней камере нижняя | |
| 29 | 6363-3506226 | Трубка от модулятора нижняя | |
| 30 | 6363-3506224 | Трубка от модулятора верхняя | |
| 31 | 100-3518010-10 | Клапан ускорительный | |
| 32 | 63645-3506222 | Трубка на ускорительный клапан | |
| 33 | 63645-3506214 | Трубка к регулятору тормозных сил | |
| 34 | 375-3513015-10 | Баллон воздушный в сборе | |
| 35 | 6363-3506236 | Трубка от блока подготовки к четвертому баллону | |
| 36 | 6363-3506204 | Трубка от второго баллона первая | |
| 37 | 6363-3506202 | Трубка от первого баллона первая | |
| 38 | 6363-3506200 | Трубка от блока подготовки к баллону | |
| 39 | 6363-3506206 | Трубка от второго баллона вторая | |
| 40 | 100-351110-10 | Влагомаслоотделитель со встроенным регулятором давления | |
| 41 | 6363-3506240 | Трубка к баллону адсорбера | |
| 42 | 6363-3506192 | Трубка к клапану накачки шин | |
| 43 | 6363-3506210 | Трубка от второго баллона третья | |
| 44 | 6363-3506107 | Лента спиральная | |
| 45 | 63645-3506242 | Трубка от ускорительного клапана к тормозному крану | |
| 46 | 63645-3506246 | Трубка к переднему ускорительному клапану | |
| 47 | 6363-3506550 | Прокладка защитная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
