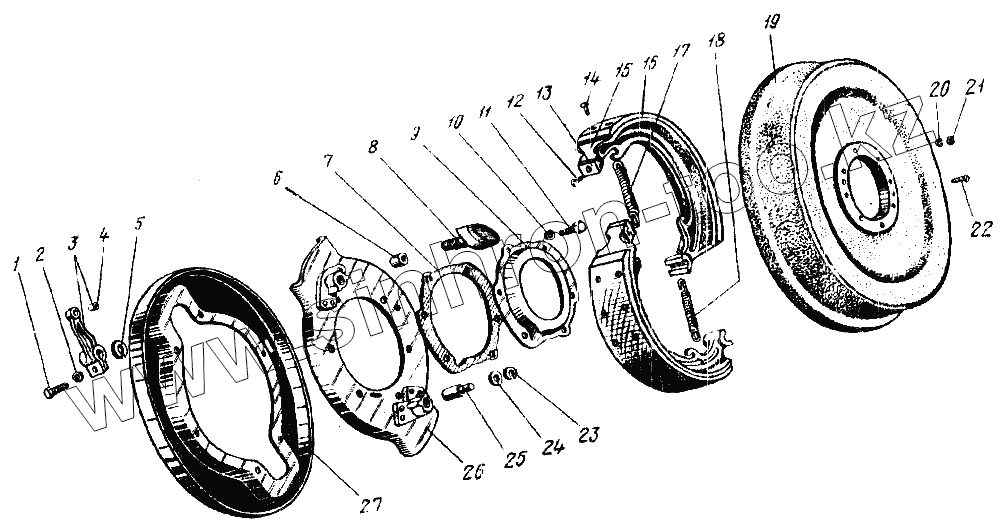

Каталог запасных частей к технике: УралАЗ УРАЛ-4420. Тормоз стояночный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 375-3507005 | 375-3507005 | Щит ручного тормоза с кронштейнами, осью и втулкой в сборе | |
| 375-3507051-В | 375-3507051-В | Болт креплеиия барабана | |
| 1 | 201502-П29 | Болт М10х38 | |
| 2 | 252136-П9 | Шайба пружинная 10 | |
| 3 | 375-3507135 | Рычаг регулировочный в сборе | |
| 4 | 375-3508022 | Втулка рычага | |
| 5 | 375-3507111 | Кольцо упорное | |
| 6 | 375-3507126-10 | Втулка разжимного кулака ручного тормоза | |
| 7 | 375-3507113 | Прокладка маслоотражателя | |
| 8 | 375-3507110 | Кулак разжимной | |
| 9 | 375-3507112 | Маслоотражатель | |
| 10 | 252136-П9 | Шайба пружинная 10 | |
| 11 | 331472-П29 | Болт М10х25 | |
| 12 | 221565-П29 | Винт М8-6gХ22.48.016 | |
| 13 | 375-3507064 | Сухарь колодки | |
| 14 | Н15808 | Заклепка 4,8х12.32 | |
| 15 | 375-3507019-В | Колодка ручного тормоза | |
| 16 | 375-3507020-В | Накладка фрикционная | |
| 17 | 375-3507048 | Пружина стяжная колодок верхняя | |
| 18 | 375-3507047 | Пружина стяжная колодок нижняя | |
| 19 | 375-3507050-В | Барабан ручного тормоза | |
| 20 | 252136-П9 | Шайба пружинная 10 | |
| 21 | 250513-П29 | Гайка М10х1-6Н | |
| 22 | 221664.П29 | Винт М8-6gХ20.48.016 | |
| 23 | 14-0283 | Скоба оси | |
| 24 | 252020 | Шайба 22 | |
| 25 | 375-3507022-В | Ось колодок | |
| 26 | 375-3507006 | Щит ручного тормоза с кронштейнами в сборе | |
| 27 | 375-3507114 | Отражатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
