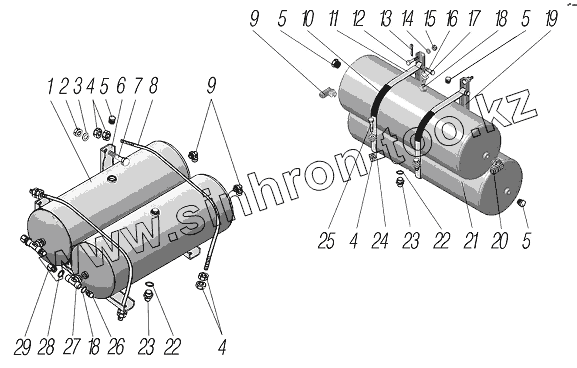

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80. Установка воздушных баллонов
1
2
3
4
4
4
5
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 375-3513015-10 | Баллон воздушный в сборе | |
| 2 | 250514-П29 | Гайка М12-6Н | |
| 3 | 252007-П29 | Шайба 12 | |
| 4 | 250510-П29 | Гайка М8-6Н | |
| 5 | 338765 | Пробка К3/8" | |
| 6 | 4320-3513029-01 | Кронштейн воздушных баллонов | |
| 7 | 201544-П29 | Болт М12-6gх40 | |
| 8 | 4320-3513018-01 | Хомут | |
| 9 | D650210-M16x1,5-S | Угольник | |
| 10 | 4320-1101120 | Прокладка хомута | |
| 11 | 5323У1-3513154 | Лента хомута с втулкой | |
| 12 | 201501-П29 | Болт М10-6gх35 | |
| 13 | 258011-П29 | Шплинт 2х10 | |
| 14 | 252156-П29 | Шайба 10Л | |
| 15 | 250512-П29 | Гайка М10 | |
| 16 | 260022-П52 | Палец 6х45 | |
| 17 | 13.3515310-10 | Клапан контрольного вывода | |
| 18 | 5323-3506054 | Прокладка | |
| 19 | 5323У1-3513029 | Кронштейн воздушных баллонов | |
| 20 | 8,10151E+12 | Фитинг угловой | |
| 21 | 6370-3513015 | Баллон воздушный | |
| 22 | 4320-3514023 | Прокладка | |
| 23 | 100-3513110 | Клапан слива конденсата в сборе | |
| 24 | 5323У1-3513157 | Лента хомута с гайкой | |
| 25 | 201466-П29 | Болт М8-6gх45 | |
| 26 | DS651015-M16x1,5-S | Фитинг прямой | |
| 27 | D2062M16x1,5-M16x1,5-S | Тройник | |
| 28 | 4320-3506054 | Прокладка | |
| 29 | 334169 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
