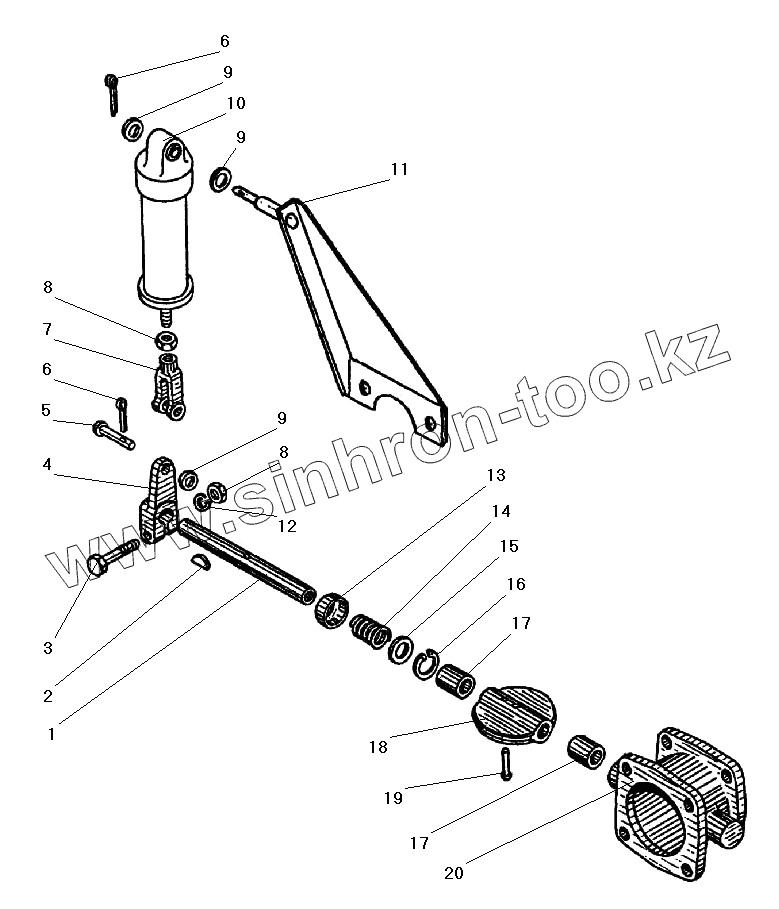

Каталог запасных частей к технике: УралАЗ УРАЛ-43203-10. Вспомогательный тормоз

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

8

9

9

9

10

11

12

13

14

15

16

17

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4320-3570077		Вал заслонки
2	4320-3570103		Фиксатор рычага
3	200263-П29		Болт М8-6gх35
4	4320Я-3570081-10		Рычаг
5	260035-П52		Палец 8х28
6	258039-П29		Шплинт 3,2х20
7	5557-3570188		Вилка
8	250510-П29		Гайка М8-6Н
9	252005-П29		Шайба 8
10	100-3570210		Цилиндр пневматический диаметр 35х65 в сборе
11	4320-3570165-10		Кронштейн пневмоцилиндра
12	252135-П2		Шайба 8 пружинная
13	4320-3570085		Крышка
14	4320-3570079		Пружина поджимная
15	4320-3570089		Шайба
16	339646-П2		Кольцо Б22 стопорное
17	4320-3570092		Втулка
18	4320-3570097		Заслонка
19	253874		Заклепка 4х26
20	4320-3570016		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
