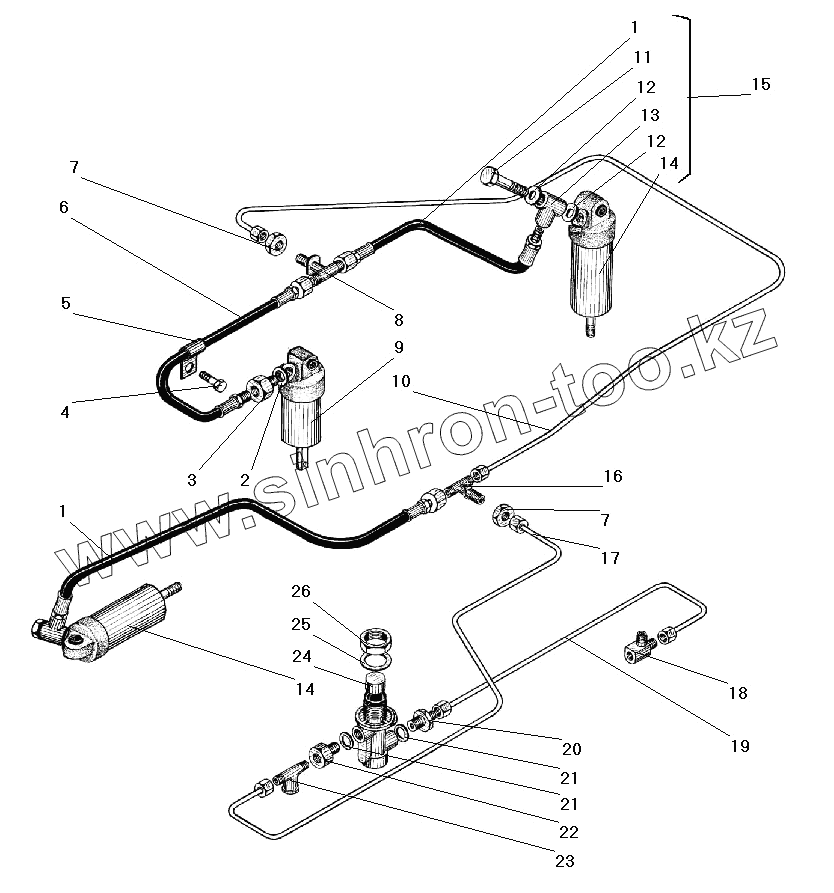

Каталог запасных частей к технике: УралАЗ УРАЛ-43203-10. Система вспомогательного тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4320-3570180 Шланг гибкий вспомогательного тормоза в сборе
2 375-3430081 Прокладка уплотнительная
3 339766 Штуцер К1/8"-М10х1
4 201420-П29 Болт М6-6gх20
5 339097-П29 Хомут 14
6 375-4225070-02 Шланг гибкий в сборе
7 250513-П29 Гайка М10х1-6Н
8 339657 Тройник
9 100-3570110 Цилиндр диаметр 30х25 пневматический в сборе
10 4320-3570068 Трубка в сборе
11 5557-1602186 Болт соединительный
12 51-3506013 Прокладка
13 5557-1602184 Муфта соединительная
14 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе
15 4320-3570176-01 Цилиндр пневматический в сборе
16 333603 Тройник М10х1
17 4320-3570158-01 Трубка в сборе от крана к тройнику
18 339647 Тройник М14х1,5-М10х1
19 4320-3570162 Трубка в сборе от пневмосигнала к крану
20 339538 Штуцер М10х1-М12х1,5
21 4320-3506054 Прокладка
22 339699 Штуцер К1/8"-М12х1,5"
23 339733 Тройник М10х1-М12х1,5
24 100-3537110 Кран пневматический в сборе
25 4320-3570140 Шайба
26 4320-3570146 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
