Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741. Установка опорного устройства 96741-2720001

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

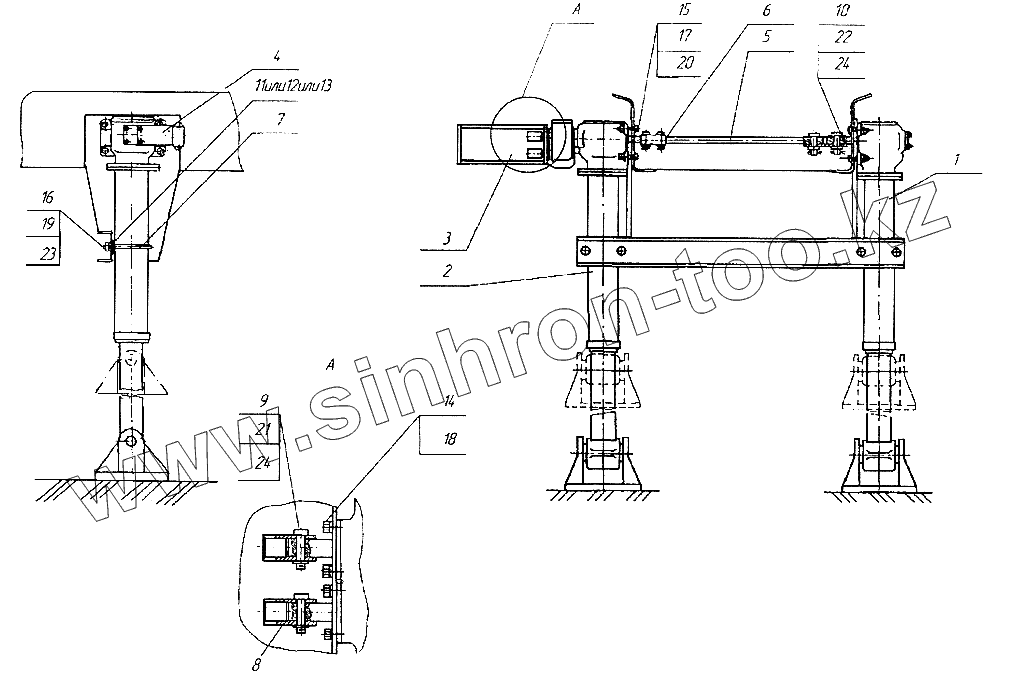

Позиция на иллюстрации	Заводской номер детали		Название детали
1	96741-2720035		Опорное устройство левое
2	96741-2720036		Опорное устройство правое
3	96741-2720020		Кронштейн в сборе
4	96741-2720025		Кронштейн
5	96741-2720028		Вал
6	9674-2720040		Муфта
7	96741-2720065		Стремянка
8	9674-2720044		Муфта соединительная
9	9674-2720045		Палец
10	9674-2720052		Палец
11	96741-2720070		Пластина
12	96741-2720071		Пластина
13	96741-2720072		Пластина
14	1/60436/21		Болт М8-6gх25
15	1/59811/21		Болт ТЕМ16х1,5-6gх60
16	1/21640/11		Гайка М14х1,5-6Н
17	1/21641/11		Гайка М16х1,5-6Н
18	1/05166/70		Шайба пружинная 8
19	1/05171/71		Шайба пружинная 14
20	1/05172/71		Шайба пружинная 16
21	1/05196/01		Шайба плоская 8х17
22	1/26386/01		Шайба плоская 10х18
23	1/05201/01		Шайба плоская 14х26
24	1/07964/01		Шплинт разводной 3х20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
