Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509. Установка гидроцилиндра 9509-8603301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
6
7
7
11
12
12
13

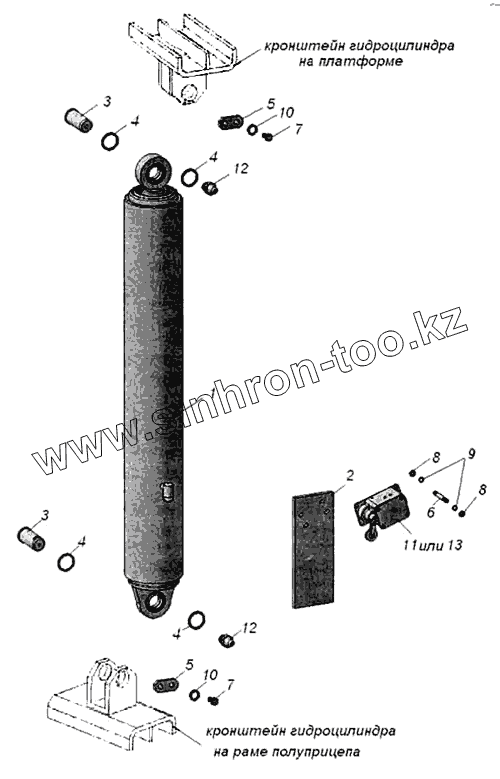

Позиция на иллюстрации Заводской номер детали Название детали
1 9509-8603010 Гидроцилиндр
2 9509-8603302 Кронштейн
3 6520-8603052 Ось гидроцилиндра
4 5513-8603054 Шайба упорная
5 9509-8603374 Планка стопорная
6 9509-8603303 Шпилька
7 1/59707/21 Болт ТЕМ10х1,25-6gх25
11 Выключатель ВКН-4 Выключатель ВКН-4
12 864006 Масленка 1.3.06 ГОСТ 19853-74
13 Выключатель ВК200 У2 Выключатель ВК200 У2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
