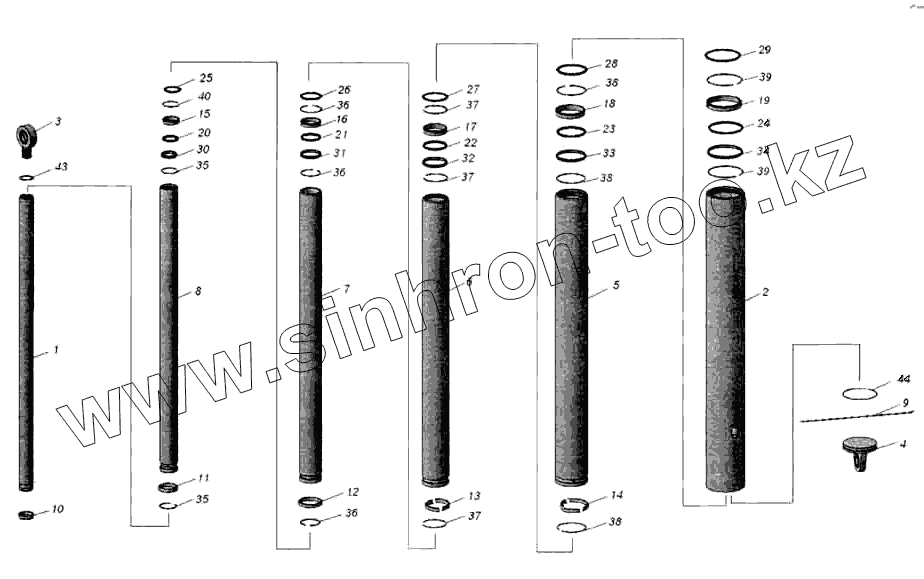

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509. Гидроцилиндр 9509-8603210
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
37
37
37
38
38
38
39
39
40
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6520-8603125-10 | Плунжер | |
| 2 | 9509-8603015 | Корпус | |
| 3 | 9509-8603220 | Проушина | |
| 4 | 9509-8603225 | Опора | |
| 5 | 9509-8603101 | Плунжер | |
| 6 | 6520-8603102 | Плунжер | |
| 7 | 6520-8603103 | Плунжер | |
| 8 | 6520-8603104 | Плунжер | |
| 9 | 9509-8603230 | Штифт | |
| 10 | 13.8603402 | Направляющая нижняя | |
| 11 | 14.8603402 | Направляющая нижняя | |
| 12 | 15.8603402 | Направляющая нижняя | |
| 13 | 16.8603402 | Направляющая нижняя | |
| 14 | 17.8603402 | Направляющая нижняя | |
| 15 | 13.8603401-30 | Направляющая | |
| 16 | 14.8603401-30 | Направляющая | |
| 17 | 15.8603401-30 | Направляющая | |
| 18 | 16.8603401-30 | Направляющая | |
| 19 | 17.8603401-30 | Направляющая | |
| 20 | 13.8603403-14 | Манжета | |
| 21 | 14.8603403-14 | Манжета | |
| 22 | 15.8603403-14 | Манжета | |
| 23 | 16.8603403-14 | Манжета | |
| 24 | 17.8603403-14 | Манжета | |
| 25 | 13.8603404-24 | Чистильщик | |
| 26 | 14.8603404-24 | Чистильщик | |
| 27 | 15.8603404-24 | Чистильщик | |
| 28 | 16.8603404-24 | Чистильщик | |
| 29 | 17.8603404-24 | Чистильщик | |
| 30 | 13.8603405-10 | Проставка | |
| 31 | 14.8603405-10 | Проставка | |
| 32 | 15.8603405-10 | Проставка | |
| 33 | 16.8603405-10 | Проставка | |
| 34 | 17.8603405-10 | Проставка | |
| 35 | 13.8603407-01 | Кольцо упорное | |
| 36 | 14.8603407-01 | Кольцо упорное | |
| 37 | 15.8603407-01 | Кольцо упорное | |
| 38 | 16.8603407 | Кольцо упорное | |
| 39 | 17.8603407 | Кольцо упорное | |
| 40 | 13.8603408 | Кольцо разрезное | |
| 41 | 14.8603408 | Кольцо разрезное | |
| 43 | 9509-8603254 | Шайба стопорная | |
| 44 | Кольцо 180-185-36-2-3 ГОСТ 9833-73 | Кольцо 180-185-36-2-3 ГОСТ 9833-73 |
