Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509. Привод пневматических тормозов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
8
9
10
10
11
15
16
17

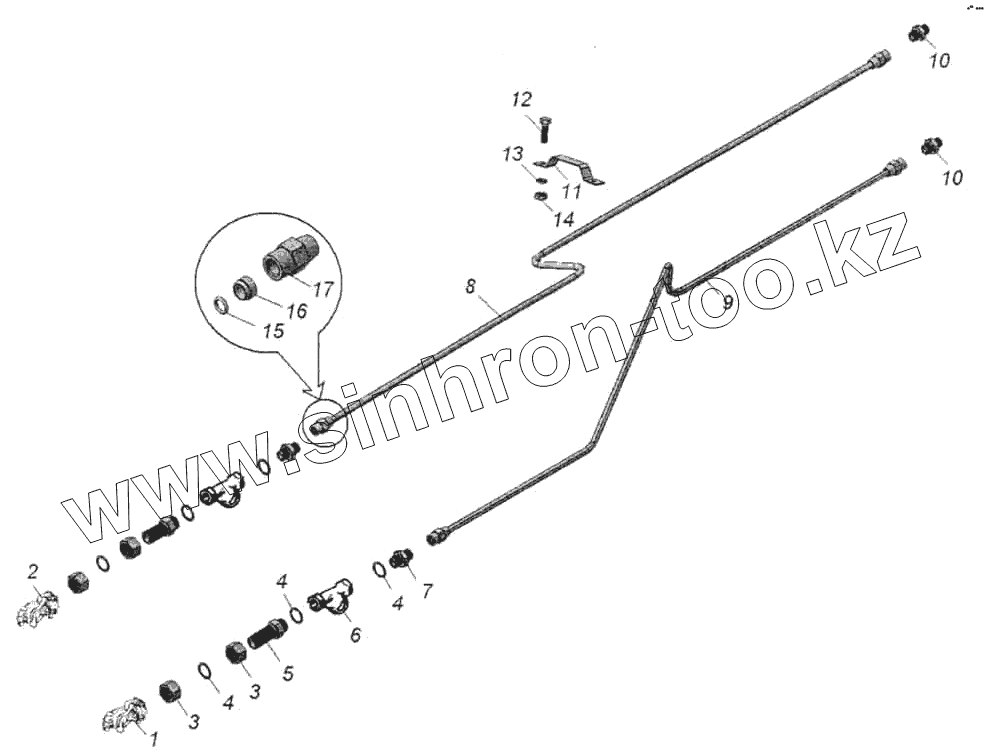

Позиция на иллюстрации Заводской номер детали Название детали
1 100-3521110 Головка соединительная типа «Палм»
2 100-3521111 Головка соединительная типа «Палм»
3 1/07268/21 Гайка ЕМ22х1,5-6Н
4 1/02634/60 Прокладка 22х28х1,5
5 9674-3506231 Переходник
6 12.3511310 Фильтр магистральный
7 9674-3522169 Штуцер
8 9509-3506236 Трубка питающей магистрали
9 9509-3506236-01 Трубка управляющей магистрали
10 96741-3522165 Штуцер
11 9334-3500029 Скоба
15 96741-3506523 Кольцо уплотнительное
16 96741-3506503 Муфта
17 864813-П29 Гайка накидная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
