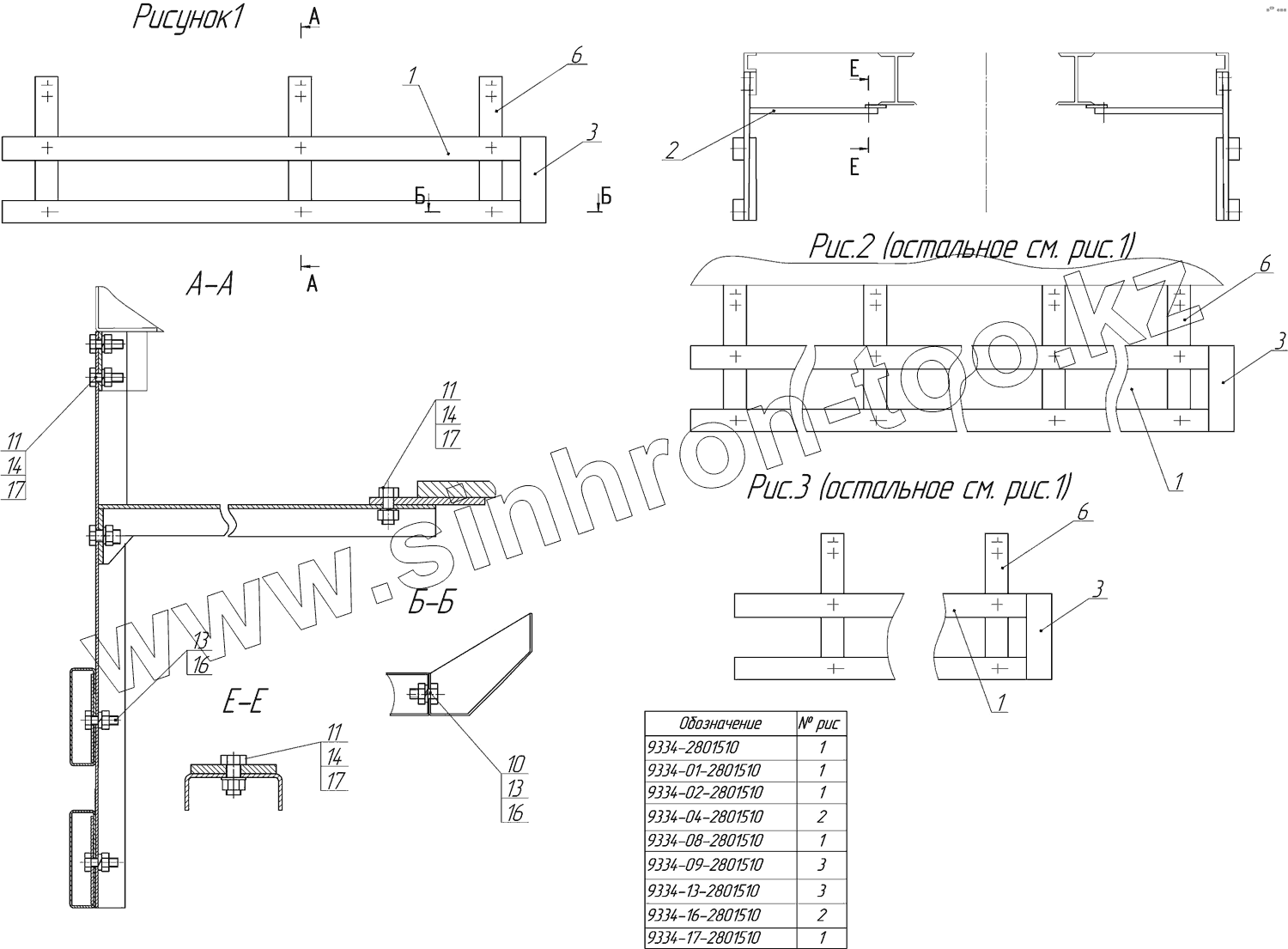

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20. Установка боковой защиты
/7.gif)
1
1
1
1
1
1
1
1
1
1
2
3
3
3
6
6
6
6
10
11
11
11
13
13
14
14
14
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9334-2801511-06 | Швеллер в сборе | |
| 1 | 9334-2801511-01 | Швеллер в сборе | |
| 1 | 9334-2801511-02 | Швеллер в сборе | |
| 1 | 9334-2801511-03 | Швеллер в сборе | |
| 1 | 9334-2801511-04 | Швеллер в сборе | |
| 1 | 9334-2801511-16 | Швеллер в сборе | |
| 1 | 9334-2801511-17 | Швеллер в сборе | |
| 1 | 9334-2801511 | Швеллер в сборе | |
| 2 | 9334-2801516 | Упор | |
| 3 | 9334-2801520 | Стойка в сборе | |
| 6 | 9334-2801523 | Стойка | |
| 6 | 9334-2801523-01 | Стойка | |
| 10 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | |
| 11 | 1/55403/21 | Болт М12х1,25-6gх25 | |
| 13 | 1/21647/11 | Гайка | |
| 14 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 16 | 1/05168/70 | Шайба пружинная 8 | |
| 17 | 1/05170/70 | Шайба пружинная 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
