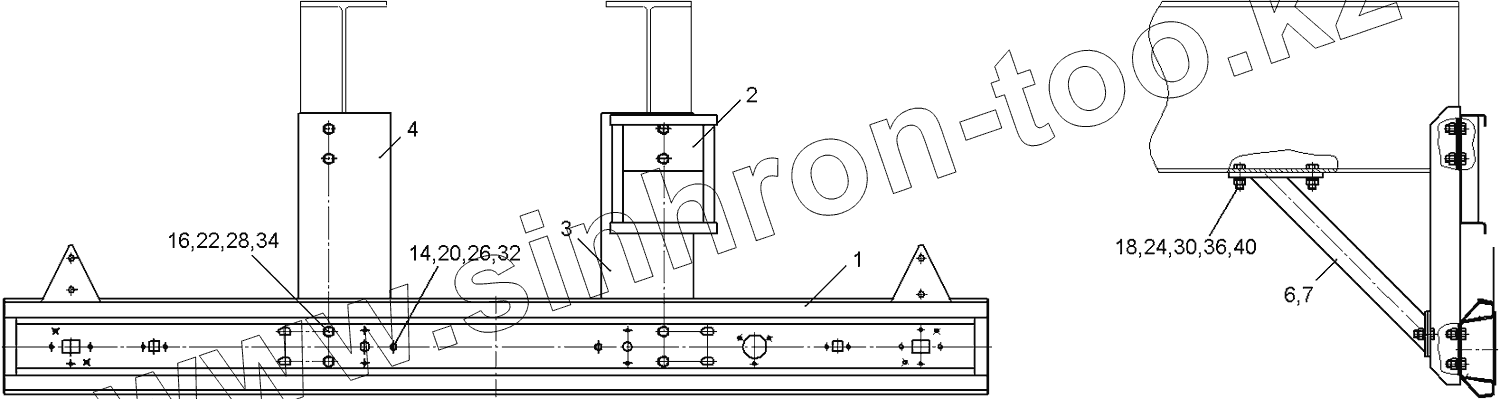

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20. 9334-2804010-02 Установка бампера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
14
16
18
20
22
24
26
28
30
32
34
36
Позиция на иллюстрации Заводской номер детали Название детали
1 96741-2804020 Буфер верхний
2 8332-2804060 Лестница
3 9334-2804025 Стойка левая
4 9334-2804026 Стойка правая
6 9334-2804038 Раскос левый
7 9334-2804039 Раскос правый
14 1/09022/11 Болт ТЕМ6-6gх16
16 1/14083/21 Болт ТЕМ14х1,5-6gх35
18 1/13762/21 Болт М16х 1,5-6gх35
20 1/58962/11 Гайка М6-6Н
22 1/21640/11 Гайка М14х1,5-6Н
24 1/21641/11 Гайка М16х1,5-6Н
26 1/05164/70 Шайба пружинная 6
28 1/05171/70 Шайба пружинная 14
30 1/05172/70 Шайба пружинная 16
32 1/05194/01 Шайба 6х15х1,5
34 1/05201/01 Шайба плоская 14х26
36 1/05202/01 Шайба плоская 16х28
