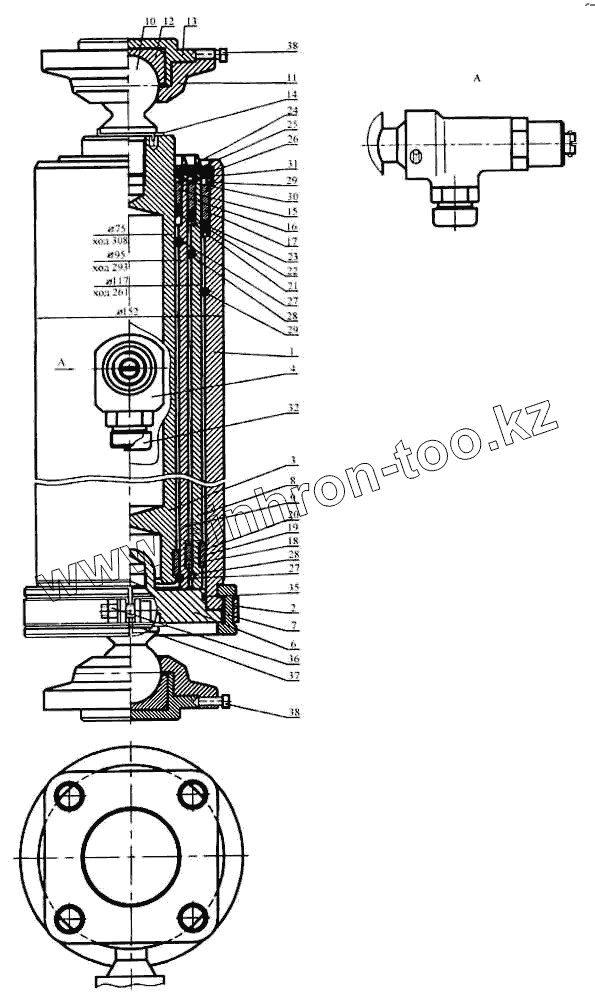

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560. Гидроцилиндр 8560-8603010-01
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8560-8603315-01 | Корпус гидроцилиндра | |
| 2 | 8560-8603350-01 | Хомут | |
| 3 | 8560-8603125-01 | Плунжер | |
| 4 | ОГК 70-02.000 | Установка замедлителя | |
| 6 | 8560-8603328-01 | Днище гидроцилиндра | |
| 7 | 8560-8603326-01 | Полукольцо обоймы | |
| 8 | 8560-8603101-01 | Плунжер | |
| 9 | 8560-8603103-01 | Плунжер | |
| 10 | 5511-8603147 | Головка шаровая | |
| 11 | 15.8603551 | Опора шаровая | |
| 12 | 15.8603553-10 | Вкладыш | |
| 13 | 15.8603554-10 | Вставка | |
| 14 | 5511-8603154 | Шайба стопорная | |
| 15 | 13.8603401-30 | Направляющая | |
| 16 | 14.8603401-30 | Направляющая | |
| 17 | 15.8603401-30 | Направляющая | |
| 18 | 13.8603402 | Направляющая нижняя | |
| 19 | 14.8603402 | Направляющая нижняя | |
| 20 | 15.8603402 | Направляющая нижняя | |
| 21 | 13.8603403-14 | Манжета | |
| 22 | 14.8603403-14 | Манжета | |
| 23 | 15.8603403-14 | Манжета | |
| 24 | 13.8603404-24 | Чистильщик | |
| 25 | 14.8603404-24 | Чистильщик | |
| 26 | 15.8603404-24 | Чистильщик | |
| 27 | 13.8603407-01 | Кольцо упорное | |
| 28 | 14.8603407-01 | Кольцо упорное | |
| 29 | 15.8603407-01 | Кольцо упорное | |
| 30 | 13.8603408 | Кольцо разрезное | |
| 31 | 14.8603408 | Кольцо разрезное | |
| 32 | 5511-8607086 | Пробка транспортная самонарезная | |
| 35 | Кольцо 115-121-36-2-2 ГОСТ9833-73 | Кольцо 115-121-36-2-2 ГОСТ9833-73 | |
| 36 | 1/21647/11 | Гайка | |
| 37 | 870851-П29 | Шайба замковая диам. 10 | |
| 41 | 1/58405/21 | Болт М16х1,5-6gх50 | |
| 42 | 1/21641/11 | Гайка М16х1,5-6Н | |
| 43 | 1/05172/70 | Шайба пружинная 16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
