Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560. Гидроцилиндр 8560-8603010
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
30
30
31
31
32
32
34
34
38
39
40
41
42
42
43
43

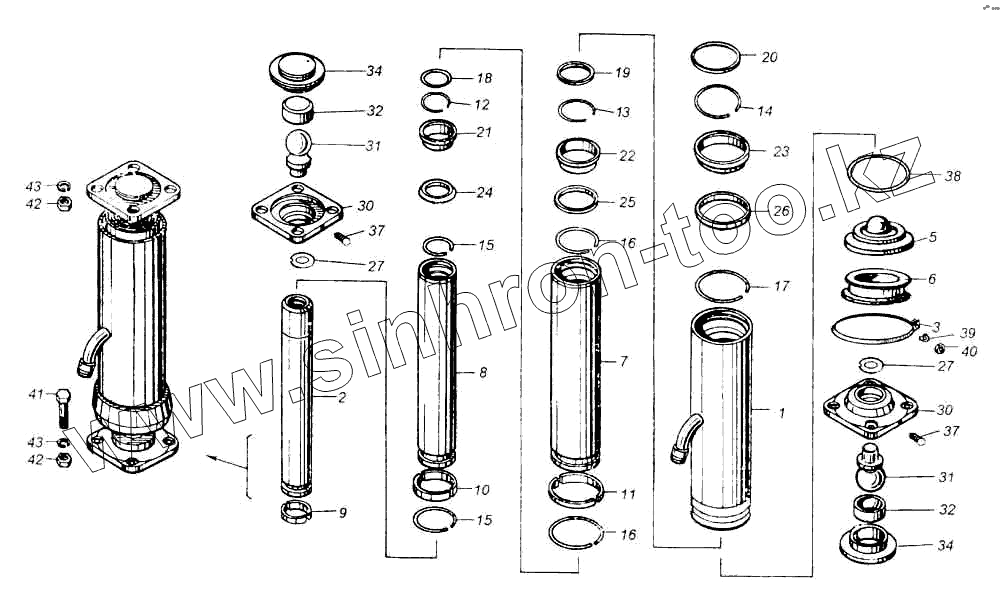

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8560-8603015 | Корпус гидроцилиндра | |
| 2 | 55102-8603125 | Плунжер | |
| 3 | 5511-8603050 | Хомут | |
| 5 | 5511-8603024 | Днище гидроцилиндра | |
| 6 | 5511-8603026 | Полукольцо обоймы | |
| 7 | 55102-8603103-20 | Плунжер | |
| 8 | 8560-8603104-20 | Плунжер | |
| 9 | 12.8603402 | Направляющая нижняя | |
| 10 | 13.8603402 | Направляющая нижняя | |
| 11 | 14.8603402 | Направляющая нижняя | |
| 12 | 12.8603408 | Кольцо разрезное | |
| 13 | 13.8603408 | Кольцо разрезное | |
| 14 | 14.8603408 | Кольцо разрезное | |
| 15 | 12.8603407-01 | Кольцо упорное | |
| 16 | 13.8603407-01 | Кольцо упорное | |
| 17 | 14.8603407-01 | Кольцо упорное | |
| 18 | 12.8603404-20 | Чистильщик | |
| 19 | 13.8603404-20 | Чистильщик | |
| 20 | 14.8603404-20 | Чистильщик | |
| 21 | 12.8603401-30 | Направляющая | |
| 22 | 13.8603401-30 | Направляющая | |
| 23 | 14.8603401-30 | Направляющая | |
| 24 | 12.8603403-11 | Манжета | |
| 25 | 13.8603403-11 | Манжета | |
| 26 | 14.8603403-11 | Манжета | |
| 27 | 5511-8603154 | Шайба стопорная | |
| 30 | 15.8603551 | Опора шаровая | |
| 31 | 5511-8603147 | Головка шаровая | |
| 32 | 15.8603553 | Вкладыш | |
| 34 | 15.8603554-10 | Вставка | |
| 38 | 1/21647/11 | Гайка | |
| 39 | 870851-П29 | Шайба замковая диам. 10 | |
| 40 | Кольцо 094-100-36-2-2 ГОСТ9833-73 | Кольцо 094-100-36-2-2 ГОСТ9833-73 | |
| 41 | 1/58405/21 | Болт М16х1,5-6gх50 | |
| 42 | 1/21641/11 | Гайка М16х1,5-6Н | |
| 43 | 1/05172/70 | Шайба пружинная 16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
