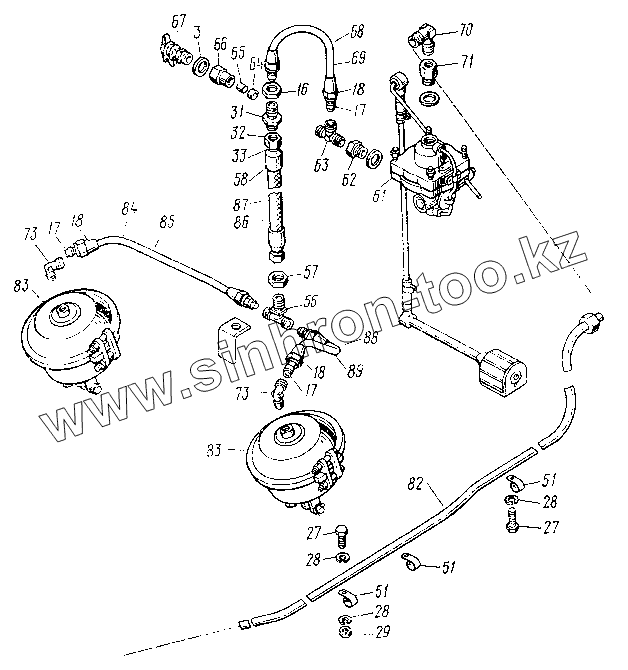

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Трубопроводы пневмотормозов
3
16
17
17
17
18
18
18
27
27
28
28
28
29
31
32
33
51
51
51
55
57
58
61
62
63
64
65
66
67
68
69
70
71
73
73
82
83
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 500А-3521037 | Прокладка | |
| 16 | 250638 | Гайка | |
| 17 | 864817 | Муфта конусная | |
| 18 | 864813 | Гайка накидная | |
| 27 | 201418 | Болт | |
| 28 | 252154 | Шайба | |
| 29 | 250508 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 31 | 864880 | Штуцер фланцевый | |
| 32 | 864809 | Гайка соединительная | |
| 33 | 864844 | Ниппель | |
| 51 | 8350-3506208 | Скоба | |
| 55 | 8350-3506298 | Трубка | |
| 57 | 250640 | Гайка шестигранная (d=20x1,5, S=30, H=9, D=33,6) | |
| 58 | 864835 | Муфта | |
| 61 | 100-3533010 | Регулятор тормозных сил в сборе | |
| 62 | 864830 | Переходник ввертный | |
| 63 | 864853 | Тройник ввертный | |
| 64 | 864817 | Муфта конусная | |
| 65 | 8350-3506404 | Трубка переходника | |
| 66 | 8350-3506038 | Переходник | |
| 67 | 100-3515310 | Клапан контрольного вывода | |
| 68 | 8350-3506370 | Трубка от регулятора тормозных сил к штуцеру в сборе | |
| 69 | 8350-3506374 | Трубка | |
| 70 | 8527-3506038 | Угольник ввертный | |
| 71 | 864829 | Переходник ввертный | |
| 73 | 8527-3506036 | Угольник | |
| 82 | 8527-3506314-10 | Трубка от проходного штуцера к регулятору тормозных сил в сборе | |
| 83 | 500-3519010-01 | Камера тормозная задняя в сборе | |
| 84 | 8350-3506328 | Трубка | |
| 85 | 8350-3506326 | Трубка к задней тормозной камере правая в сборе | |
| 86 | 8350-3506072 | Шланг задних тормозов промежуточный в сборе | |
| 87 | 8350-3506076 | Шланг | |
| 88 | 8350-3506327 | Трубка к задней тормозной камере левая в сборе | |
| 89 | 8350-3506329 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
