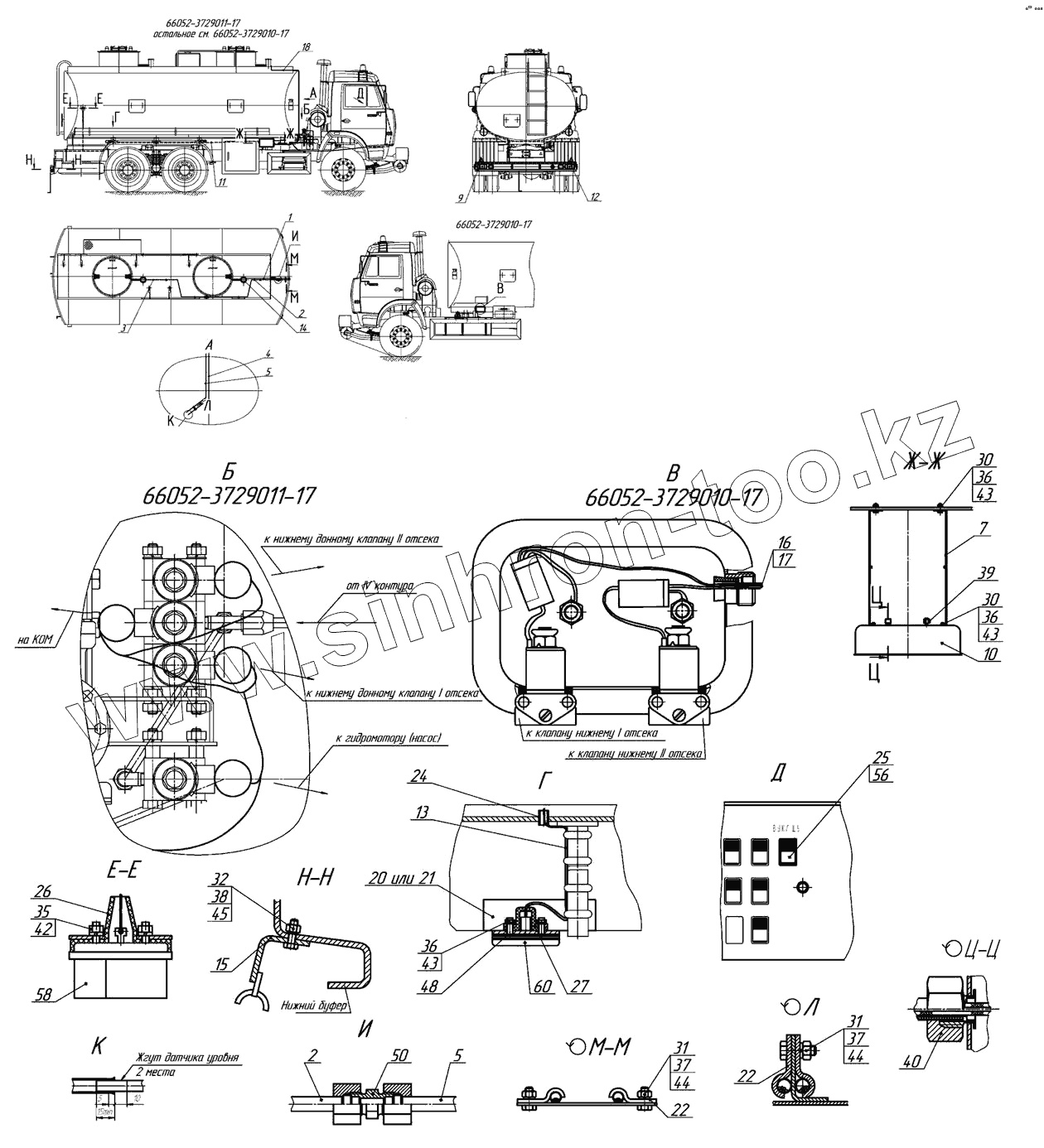

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606. Установка спецэлектрооборудования
66052-3729011-17
66052-3729011-17
66052-3729010-17
66052-3729010-17
66052-3729010-17
1
2
2
3
4
5
5
7
9
10
10
11
11
12
13
14
15
16
17
18
20
21
22
22
24
25
26
27
30
30
31
31
32
35
36
36
36
37
37
38
39
40
42
43
43
43
44
44
45
48
50
56
58
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66052-01-3729010 Э3 | 66052-01-3729010 Э3 | Схема принципиальная | |
| 66052-3729011-17 | 66052-3729011-17 | Установка специального электрооборудования | |
| 66052-3729010-17 | 66052-3729010-17 | Установка специального электрооборудования | |
| 66052-3729010 Э3 | 66052-3729010 Э3 | Схема принципиальная | |
| 66052-01-3729010Э4 | 66052-01-3729010Э4 | Схема электрическая соединений | |
| 66052-3729010 Э4 | 66052-3729010 Э4 | Схема электрическая соединений | |
| 1 | 66052-3700084-17 | Трубопровод датчика I отсека | |
| 2 | 66052-3700086-17 | Трубопровод датчика II отсека | |
| 3 | 66052-3700088-17 | Трубопровод датчика II отсека | |
| 4 | 66052-3700090-17 | Трубопровод | |
| 5 | 66052-3700092-17 | Трубопровод | |
| 7 | 66052-3700184-17 | Кронштейн щиткаУправления | |
| 9 | 2Э66061-3716010 | Установка задних фонарей | |
| 10 | 66052-01-3718425 | ЩитокУправления | |
| 10 | 66052-3718425 | ЩитокУправления | |
| 11 | 66052-01-3724010-17 | Основной жгут | |
| 11 | 66052-3724010-17 | Основной жгут | |
| 12 | 66052-3724030-17 | Жгут проводов задних фонарей | |
| 13 | 66052-3724060-17 | Жгут проводов боковых фонарей | |
| 14 | 96742-3827010 | Установка датчика уровня | |
| 15 | 9674-3720010 | Цепь заземления | |
| 16 | 66052-3724042-17 | Жгут ЭПК | |
| 17 | 66052-01-3724042-17 | Жгут ЭПК | |
| 18 | 66052-3724040-17 | Жгут датчиковУровня | |
| 20 | 96742-3700188 | Кронштейн | |
| 21 | 96742-3700189 | Кронштейн | |
| 22 | 9674-3700073 | Скоба | |
| 23 | 53205-3401228 | Хомут | |
| 24 | 9674-3700064-01 | Втулка | |
| 25 | 5320-3710015 | Рамка выключателя | |
| 26 | 96742-3731021 | Чехол контурного фонаря | |
| 27 | 66052-3731014 | Чехол бокового фонаря | |
| 30 | 1/09028/21 | Болт | |
| 31 | 1/60436/21 | Болт М8-6gх25 | |
| 32 | 1/13070/21 | Болт ТЕМ10х1,25-6gх40 | |
| 35 | 1/58964/11 | Гайка М5-6Н | |
| 36 | 1/58962/11 | Гайка М6-6Н | |
| 37 | 1/61008/11 | Гайка М8 | |
| 38 | 1/21647/11 | Гайка | |
| 39 | 864813-П29 | Гайка накидная | |
| 40 | 9674-3700033 | Скоба | |
| 42 | 1/11954/70 | Шайба пружинная 5 | |
| 43 | 1/05164/70 | Шайба пружинная 6 | |
| 44 | 1/05166/70 | Шайба пружинная 8 | |
| 45 | 1/05168/70 | Шайба пружинная 8 | |
| 48 | 6-081 | Шайба | |
| 50 | Штуцер проходной 12 | Штуцер проходной 12 | |
| 56 | ВК 343 | Выключатель | |
| 58 | 381.3731 | Фонарь контурный задний 381.3731 | |
| 60 | 4573720676 | Фонарь габаритный боковой 431.3731010 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
