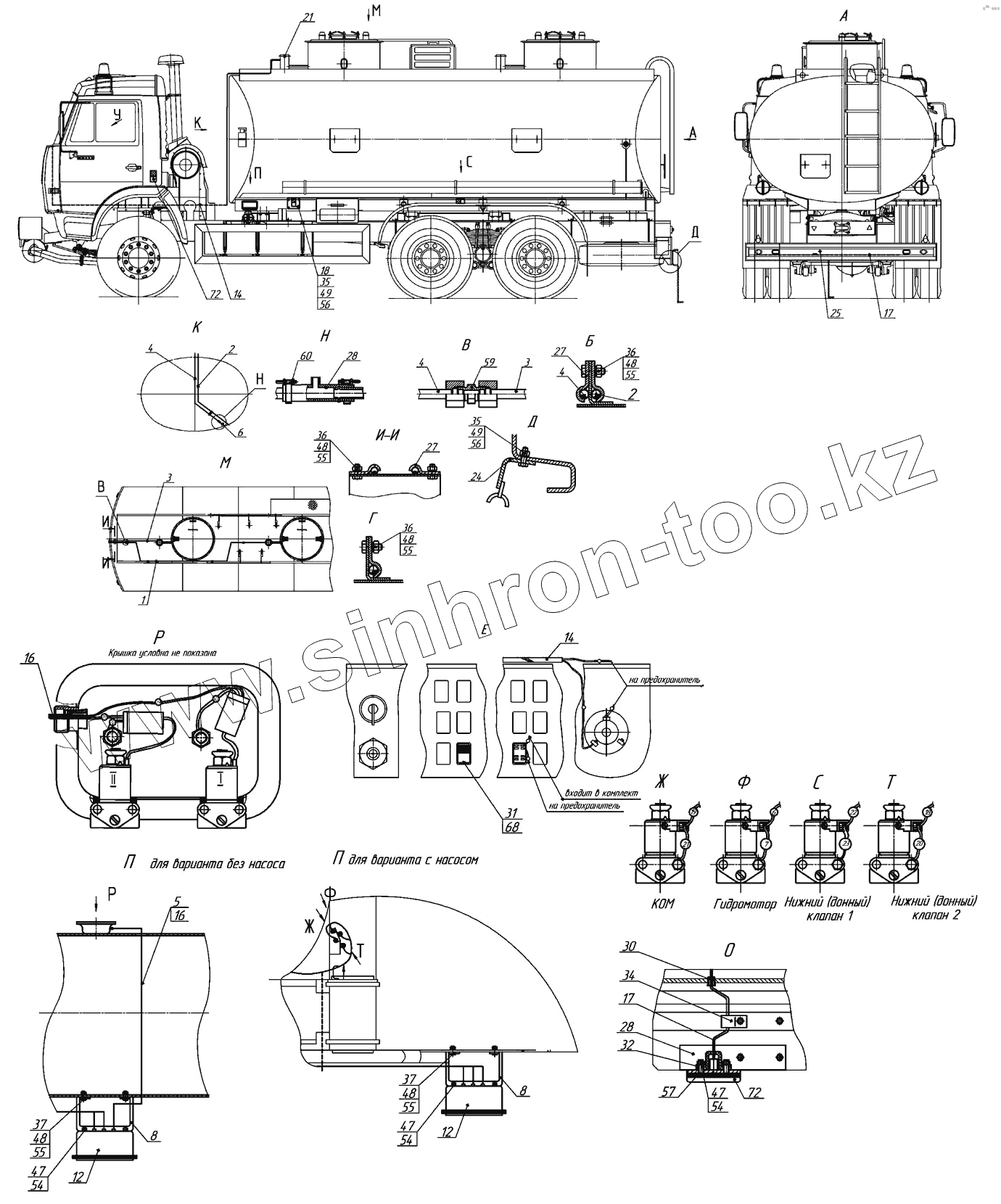

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606. Установка спецэлектрооборудования
1
2
2
3
3
4
4
4
5
6
8
8
12
12
12
14
14
14
16
16
17
17
18
18
21
24
25
27
27
28
28
31
32
35
35
36
36
36
37
37
47
47
47
48
48
48
48
48
49
49
54
54
54
55
55
55
55
55
56
56
57
59
60
68
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66052-01-3729010 Э3 | 66052-01-3729010 Э3 | Схема принципиальная | |
| ПГВА -1,0 | ПГВА -1,0 | Провод | |
| 3,31 ТВ-40,4 | 3,31 ТВ-40,4 | Трубка | |
| Лента | Лента | Лента | |
| 66052-01-3729010Э4 | 66052-01-3729010Э4 | Схема электрическая соединений | |
| 66052-3729010 Э4 | 66052-3729010 Э4 | Схема электрическая соединений | |
| 66052-3729010 Э3 | 66052-3729010 Э3 | Схема принципиальная | |
| 1 | 66052-3700020 | Трубопровод датчика II отсека | |
| 2 | 66052-3700022 | Трубопровод датчика II отсека | |
| 3 | 66052-3700024 | Трубопровод датчика I отсека | |
| 4 | 66052-3700026 | Трубопровод датчика I отсека | |
| 5 | 66052-3700028 | Трубопровод ЭПК | |
| 6 | 66052-3700030 | Трубопровод датчика I отсека | |
| 8 | 66052-3700185 | Кронштейн | |
| 12 | 66052-3718425 | ЩитокУправления | |
| 12 | 66052-01-3718425 | ЩитокУправления | |
| 14 | 66052-01-3724010 | Основной жгут | |
| 14 | 66052-3724010 | Основной жгут | |
| 16 | 66052-3724020 | Жгут ЭПК | |
| 17 | 66052-3724030 | Жгут проводов задних фонарей | |
| 18 | 9693-3731030 | Установка бокового фонаря | |
| 18 | 9693-3731030-01 | Установка бокового фонаря | |
| 21 | 96742-3827010 | Установка датчика уровня | |
| 24 | 9674-3720010 | Цепь заземления | |
| 25 | 2Э66061-3716010 | Установка задних фонарей | |
| 27 | 9674-3700073 | Скоба | |
| 28 | 66052-3700187 | Кронштейн | |
| 29 | 66052-3700075 | Тройник для электропроводки | |
| 31 | 5320-3710015 | Рамка выключателя | |
| 32 | 96741-3716036 | Накладка | |
| 33 | 53205-3401228 | Хомут | |
| 35 | 1/13070/21 | Болт ТЕМ10х1,25-6gх40 | |
| 36 | 1/60436/21 | Болт М8-6gх25 | |
| 37 | 1/09026/21 | Болт М6 | |
| 40 | 1/32719/01 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | |
| 46 | 1/07940/11 | Гайка | |
| 47 | 1/58962/11 | Гайка М6-6Н | |
| 48 | 1/61008/11 | Гайка М8 | |
| 49 | 1/21647/11 | Гайка | |
| 53 | 1/11953/70 | Шайба пружинная 4 | |
| 54 | 1/05164/70 | Шайба пружинная 6 | |
| 55 | 1/05166/70 | Шайба пружинная 8 | |
| 56 | 1/05168/70 | Шайба пружинная 8 | |
| 57 | 6,65Г-0,16 | Шайба | |
| 59 | 864814-П29 | Штуцер проходной 12 | |
| 60 | 1/02906/90 | Хомут 40 | |
| 67 | 4573735597 | Световозвращатель | |
| 68 | ВК 343 | Выключатель | |
| 72 | 4573720676 | Фонарь габаритный боковой 431.3731010 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
