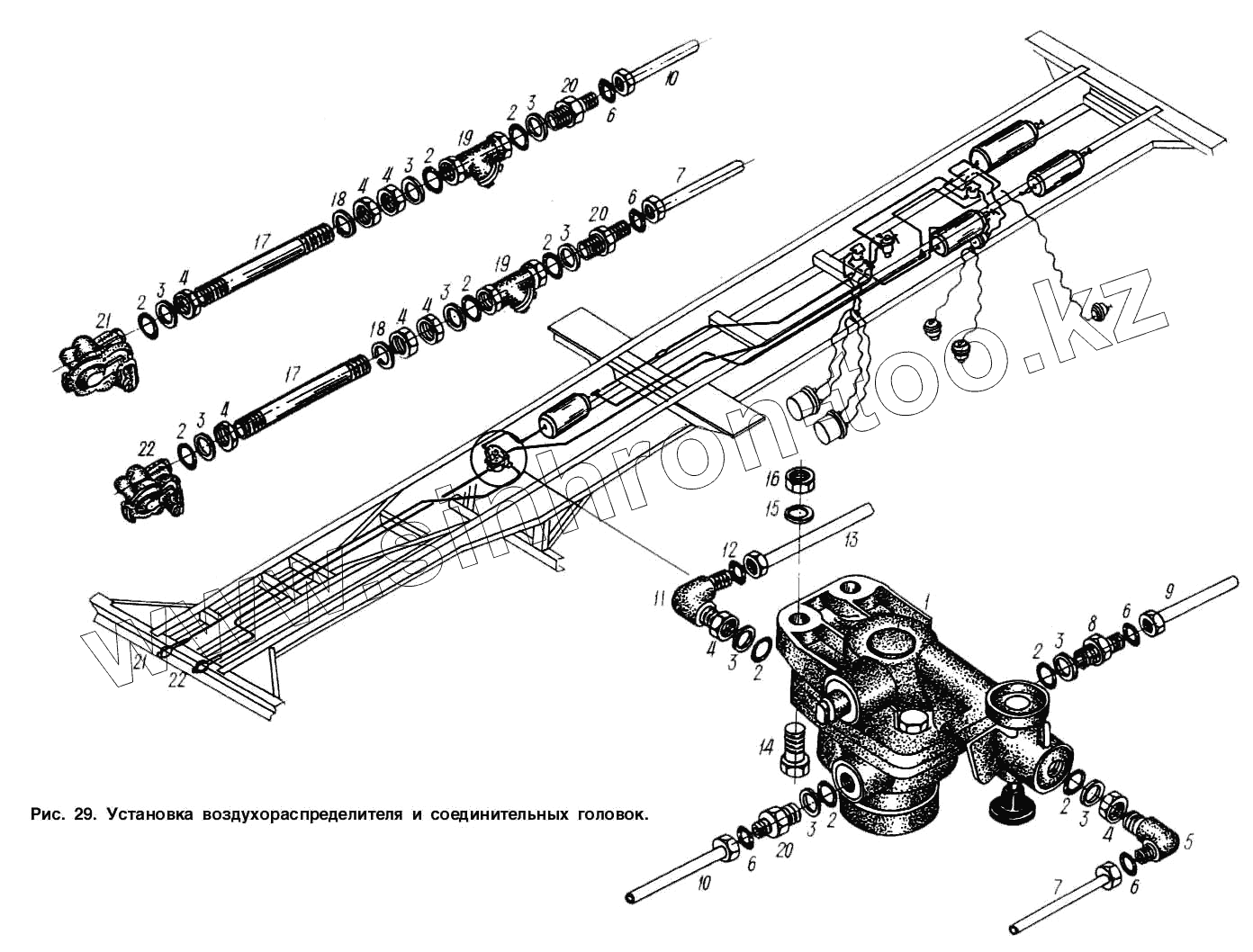

Каталог запасных частей к технике: МАЗ-93892. Установка воздухораспределителя и соединительных головок
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 471.005.020.0 | Воздухораспределитель | |
| 2 | 020-025-30-2-3 | Кольцо | |
| 3 | 376145 | Шайба 22 | |
| 4 | 374939 | Гайка М22х1,5-6Н | |
| 5 | 402741 | Угольник | |
| 6 | 008-011-19-2-3 | Кольцо | |
| 7 | 9389-3506228-20 | Трубка | |
| 8 | 404314 | Штуцер | |
| 9 | 9389-3506278-10 | Трубка | |
| 10 | 9389-3506325-10 | Трубка | |
| 11 | 402977 | Угольник | |
| 12 | 014-018-25-2-3 | Кольцо | |
| 13 | 9389-3506243-20 | Трубка | |
| 14 | 201500 | Болт М10-6gх32 | |
| 15 | 252136 | Шайба 10.ОТ | |
| 16 | 250512 | Гайка М10-6Н | |
| 17 | 9389-3506221 | Трубка | |
| 18 | 252142 | Шайба 22Т | |
| 19 | 12-3511310 | Фильтр магистральный | |
| 20 | 404304 | Штуцер | |
| 21 | 100-3521110 | Головка соединительная типа «ПАЛМ» | |
| 22 | 100-3521111 | Головка соединительная типа «ПАЛМ» |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
