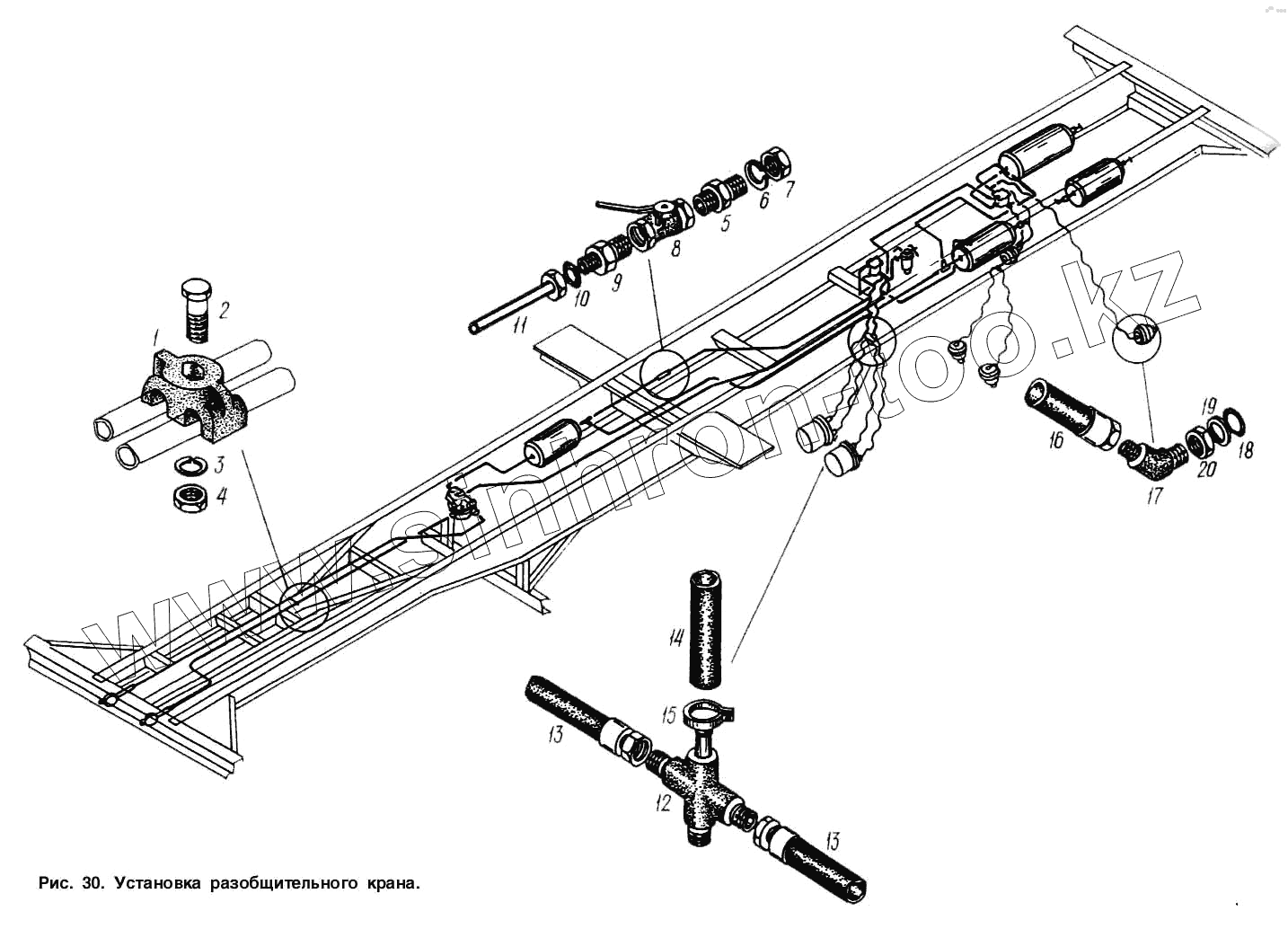

Каталог запасных частей к технике: МАЗ-93892. Установка разобщительного крана

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8950-3506168		Хомут
2	201422		Болт М6-6gх25
3	252134		Шайба 6Т
4	250508		Гайка М6-6Н
5	200В-3520030Б		Ниппель
6	252163		Шайба 24Л
7	250661		Гайка М24х2-6Н
8	12.3520010		Кран разобщительный в сборе
9	314614		Гайка М12х1,5-5Н6Н
10	008-011-19-2-3		Кольцо
11	9389-3506292		Трубка
12	9397-3506302		Соединитель
13	500-3506060-Б2		Шланг
14	9397-3506290		Шланг
15	500-3506054		Хомутик
16	514-350694		Шланг
17	402769		Угольник
18	014-018-25-2-3		Кольцо
19	375960		Шайба 16
20	250636		Гайка М16х1,5-6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
