Каталог запасных частей к технике: МАЗ-643068. Механизм регулирования высоты сиденья

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
4
4
4
5
6
7
7
8
9
10
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
27
28

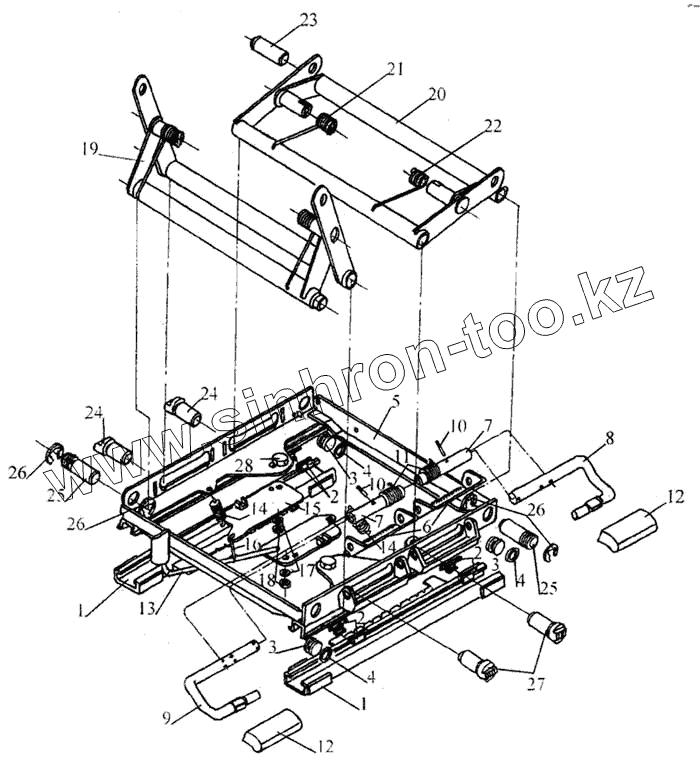

Позиция на иллюстрации Заводской номер детали Название детали
1 6430-6804035 Направляющая нижняя
2 504В-6804055 Вкладыш
3 504В-6804087 Ролик
4 010-015-30-2-3 Кольцо
5 6430-6804108 Основание
6 6430-6804242 Фиксатор
7 6430-6804248 Втулка распорная
8 6430-6804254 Рычаг фиксатора
9 6430-6804255 Рычаг фиксатора
10 6430-6804257 Ось
11 6430-6804262 Пружина
12 6430-6804278 Рукоятка
13 6430-6804260 Стопор с рукояткой
14 504В-6804080-10 Пружина
15 6430-6804075 Стопор
16 6430-6804099 Стяжка
17 252174 Шайба 26
18 250508 Гайка М6-6Н
19 6430-6804210 Рычаг механизма
20 6430-6804211 Рычаг механизма регулирования
21 6430-6804264 Пружина
22 6430-6804265 Пружина
23 6430-6804275 Ось
24 6430-6804273 Ось
25 6430-6804274 Ось
26 6430-6804253 Шайба
27 6430-6804272 Ось
28 504В-6804063 Ось стопора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
