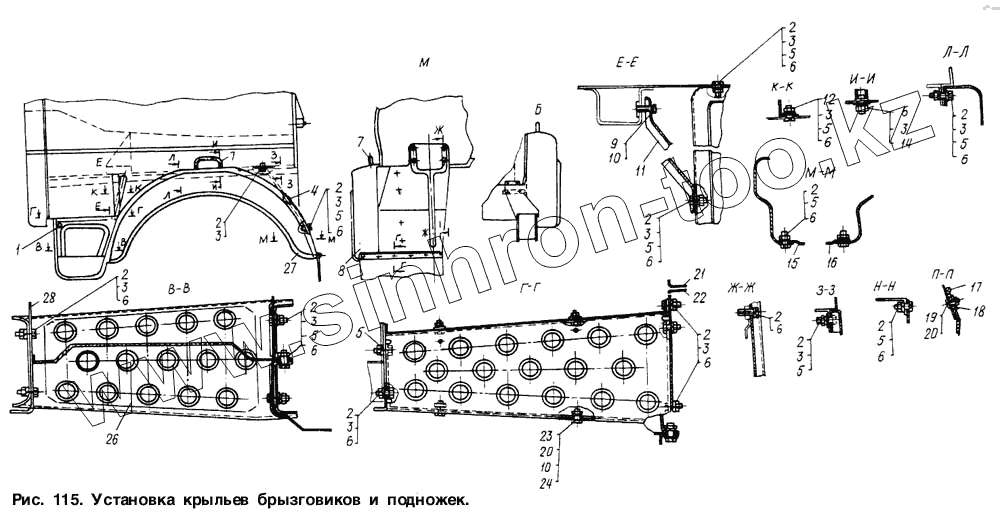

Каталог запасных частей к технике: МАЗ-6317. Установка крыльев брызговиков и подножек

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 6317-8405010 Панель передняя правая
2 Болт М8-6gх20 Болт М8-6gх20
3 250510 Гайка М8-6Н
4 5336-8403072 Раскос
5 252005 Шайба 8
6 252135 Шайба 8Т
7 504В-8202040-20 Поручень боковой
8 6317-8403017 Крыло переднее
9 201493 Болт М10-6gх16
10 252037 Шайба 6
11 5336-8405058 Раскос
12 221663 Винт М8-6gх18
13 252038 Шайба 8
14 374239 Гайка М8-6Н
15 6317-8403260-10 Брызговик правый
16 6317-8403261-10 Брызговик левый
17 5336-8403276 Брызговик нижний
18 500-8403278 Накладка
19 220104 Винт М6-6gх14
20 250508 Гайка М6-6Н
21 6317-8405032 Панель правая
22 6317-8405033 Панель левая
23 201418 Болт М6-6gх16
24 252154 Шайба 6Л
25 6422-8405024 Подножка верхняя
26 6317-8405016 Подножка нижняя
27 6317-8403016 Крыло переднее
28 6317-8405011 Панель левая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
