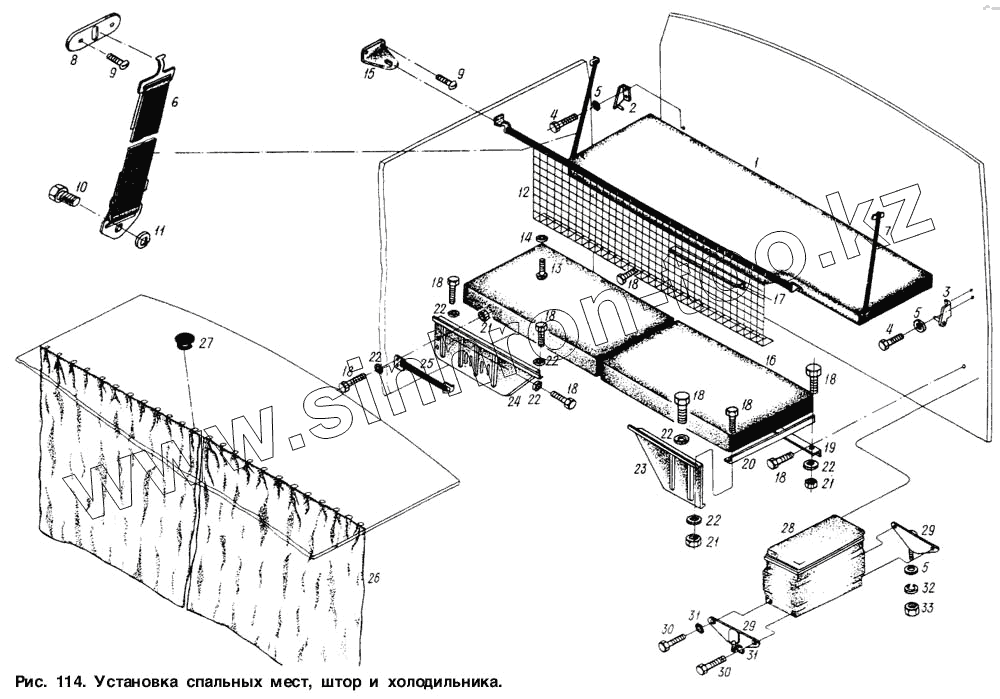

Каталог запасных частей к технике: МАЗ-6317. Установка спальных мест, штор и холодильника
1
2
3
4
4
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
18
18
18
19
20
21
21
21
22
22
22
22
22
22
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64221-8219170 | Матрац верхний | |
| 2 | 5336-8219214 | Держатель опоры правый | |
| 3 | 5336-8219215 | Держатель опоры | |
| 4 | 201456 | Болт М8-6gх20 | |
| 5 | 252005 | Шайба 8 | |
| 6 | 64221-8219044 | Ремень правый | |
| 7 | 64221-8219045 | Ремень левый | |
| 8 | 5336-8219090-10 | Накладка | |
| 9 | 233042 | Винт 2М5-6gх20 | |
| 10 | 64221-8219057 | Ось ремня | |
| 11 | 252156 | Шайба 10Л | |
| 12 | 6422-8219172 | Сетка | |
| 13 | 241820 | Винт 24х18 | |
| 14 | 252317 | Шайба 4 | |
| 15 | 64122-8219178 | Кронштейн | |
| 16 | 64221-8219230 | Подушка матраца | |
| 17 | 5336-8219246 | Держатель задний | |
| 18 | 201420 | Болт М6-6gх20 | |
| 19 | 5336-8219245 | Держатель задний левый | |
| 20 | 5336-8219250 | Угольник | |
| 21 | 250508 | Гайка М6-6Н | |
| 22 | 252037 | Шайба 6 | |
| 23 | 5336-8219248 | Стенка правая | |
| 24 | 5336-8219249 | Стенка левая | |
| 25 | 5336-8207190 | Ремень | |
| 26 | 5336-8205310 | Штора спального места | |
| 27 | 5336-8205316 | Держатель шторы | |
| 28 | ХАТЭ-24-УХЛЧ | Автохолодильник | |
| 29 | 6422-4710020 | Кронштейн | |
| 30 | 201416 | Болт М6-6gх12 | |
| 31 | 252134 | Шайба 6Т | |
| 32 | 252135 | Шайба 8Т | |
| 33 | 250510 | Гайка М8-6Н |
