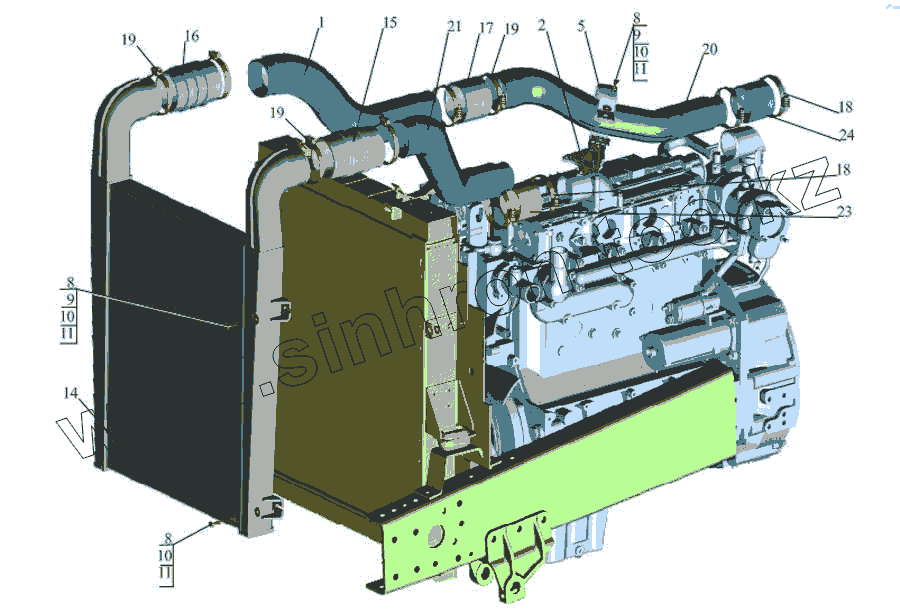

Каталог запасных частей к технике: МАЗ-533731. Установка системы охлаждения наддувочного воздуха 533731-1300040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
8
8
8
9
9
10
10
10
11
11
11
14
14
15
16
17
18
18
18
19
19
19
20
21
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 642290-1323060 Труба отводящая
2 533731-1323140 Кронштейн
5 533731-1323148-001 Хомут
8 201458 Болт М8-6gх25
9 250510 Гайка М8-6Н
10 252038 Шайба 8
11 252135 Шайба 8Т
14 642290-1323010-08 Охладитель наддувочного воздуха
14 642290-1323010-010 Охладитель наддувочного воздуха
15 270 003 170 Патрубок
16 270 003 169 Патрубок
17 270 003 177 Патрубок
18 GBSM 82/25-W2 Хомут с поворотным болтом 79-85
18 F10 FSD 070 092 BRZ Хомут «HKF» 70-92
19 GBSM 101/25-W2 Хомут с поворотным болтом 97-104
19 F10 FSD 083 105 BRZ Хомут «HKF» 83-105
20 533731-1323040 Труба подводящая
21 533731-1323060 Труба отводящая
23 270 003 173 Патрубок
24 270 003 174 Патрубок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
