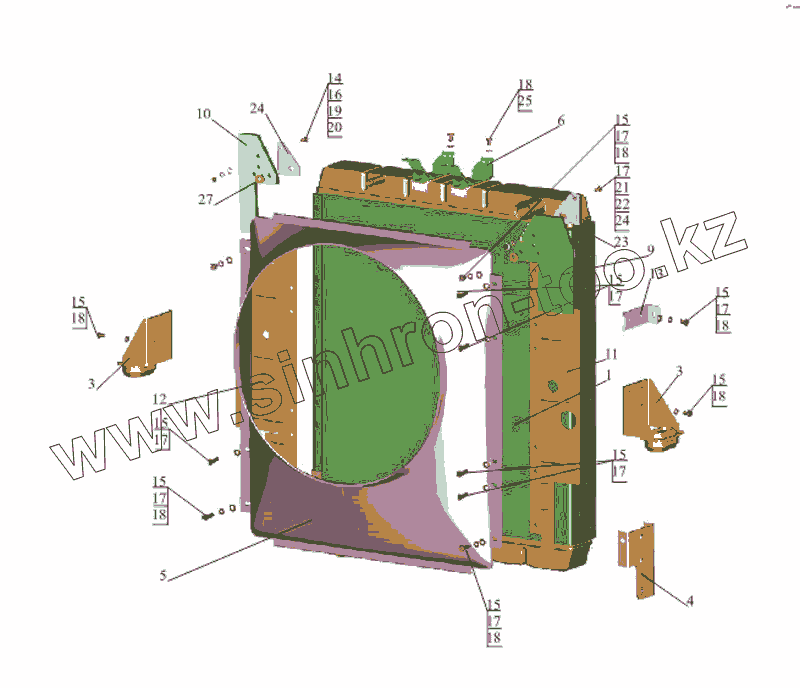

Каталог запасных частей к технике: МАЗ-533731. Радиатор с кожухом 533731-1301009

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
4
5
6
9
10
11
12
13
14
15
15
15
15
15
15
15
15
15
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
19
20
23
24
24
25
27
Позиция на иллюстрации Заводской номер детали Название детали
1 555132-1301010-001 Радиатор
3 642290-1302111 Опора радиатора левая
4 642290-1302140 Кронштейн
5 533731-1309011-001 Кожух вентилятора
6 543208-1311029 Опора
9 555132-1310058 Уплотнитель правый
10 555132-1310059 Уплотнитель левый
11 642290-1310058 Уплотнитель правый
12 642290-1310059 Уплотнитель левый
13 642290-1323142 Кронштейн
14 201418 Болт М6-6gх16
15 201454 Болт М8-6gх16
16 250508 Гайка М6-6Н
17 252005 Шайба 8
18 252135 Шайба 8Т
19 252004 Шайба 6
20 252134 Шайба 6Т
23 555132-1310632 Кронштейн
24 555132-1310633 Кронштейн
25 201452 Болт М8х12
26 201456 Болт М8-6gх20
27 252038 Шайба 8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
