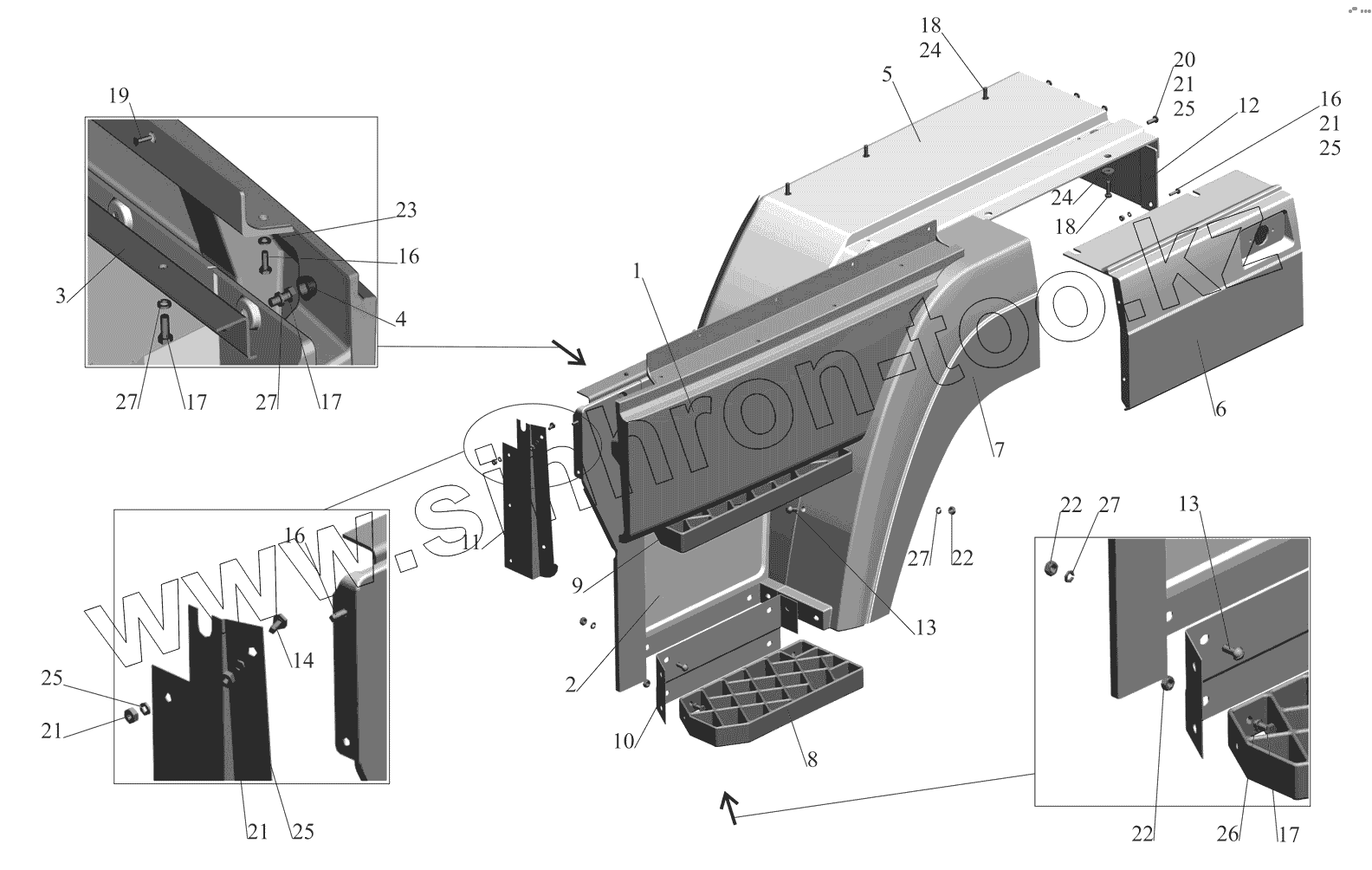

Каталог запасных частей к технике: МАЗ-530905. Установка оперения 6418-8400020-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
16
16
16
17
17
17
18
18
19
20
21
21
21
21
22
22
22
23
24
24
25
25
25
25
26
27
27
27
27
Позиция на иллюстрации Заводской номер детали Название детали
1 6312-6101033-010 Панель нижняя левая
1 6312-6101032-010 Панель нижняя правая
2 5550-8405011 Панель передняя
2 5550-8405010 Панель передняя
3 6312-8405045 Кронштейн
4 64221-8201094 Колпачок
5 6418-8403014-010 Панель крыла внутренняя правая
5 5550-8403014-010 Панель крыла внутренняя
5 6418-8403015-010 Панель крыла внутренняя левая
5 5550-8403015-010 Панель крыла внутренняя
6 6501-8403020-010 Панель крыла наружная
6 6501-8403021-010 Панель крыла наружная
7 6418-8403022-010 Панель крыла
7 6418-8403023-010 Панель крыла
8 6418-8405021 Подножка средняя
9 6418-8405023 Подножка верхняя
10 6418-8405026 Кронштейн крепления средней подножки
10 6418-8405027 Кронштейн крепления средней подножки
11 6430-8405038 Панель правая
11 6430-8405039 Панель левая
12 6430-8405050 Накладка
12 6430-8405051 Накладка
13 401025 Винт М8-6gх20
14 201416 Болт М6-6gх12
16 201420 Болт М6-6gх20
17 201456 Болт М8-6gх20
18 201458 Болт М8-6gх25
19 233064-01 Винт 2М6-6gх14
20 234657-10 Винт 2М6-6gх20
21 250508 Гайка М6-6Н
22 250510 Гайка М8-6Н
23 252004 Шайба 6
24 252038 Шайба 8
25 252134 Шайба 6Т
26 252155 Шайба 8Л
27 252270 Шайба 8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
