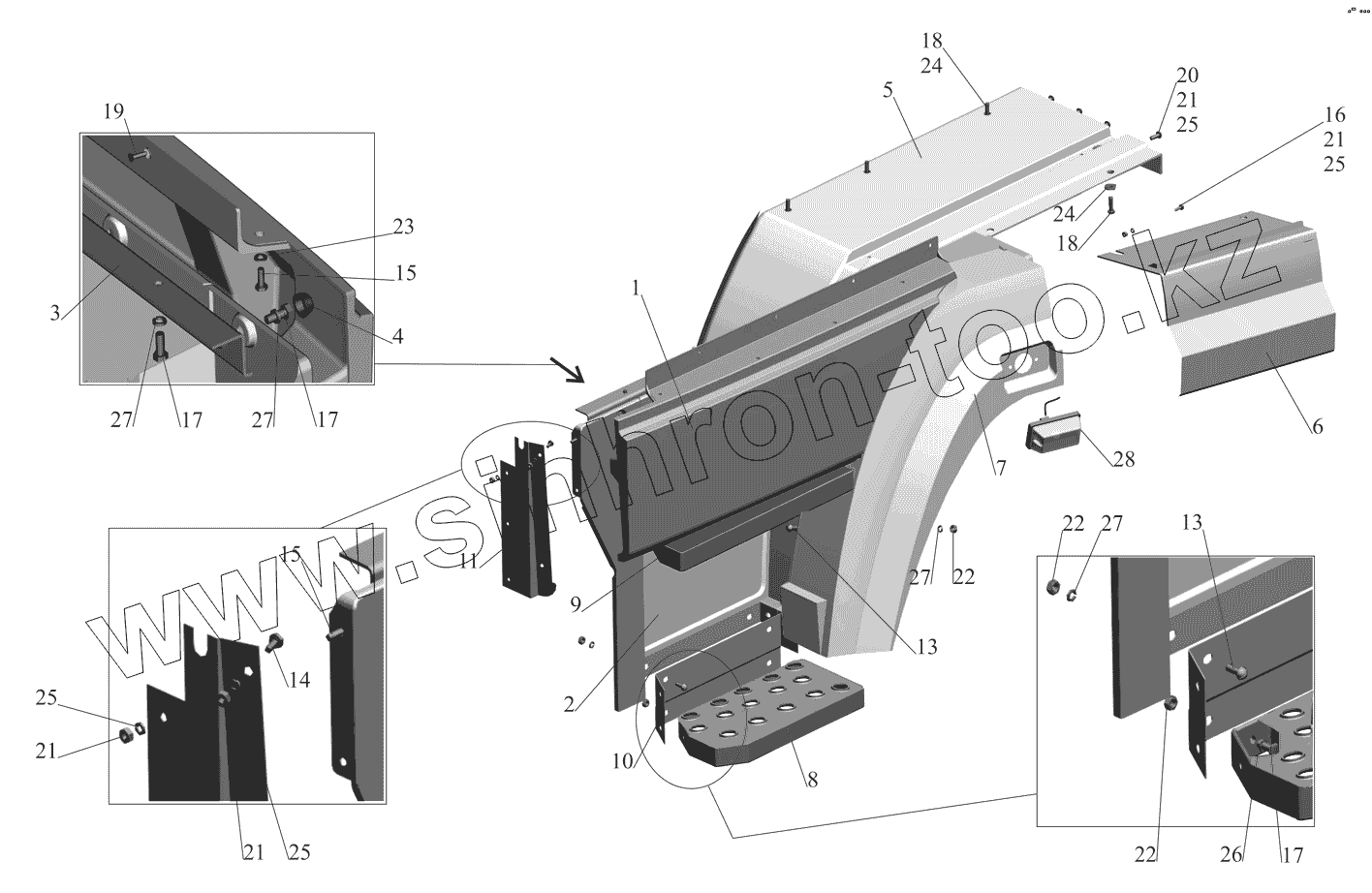

Каталог запасных частей к технике: МАЗ-530905. Установка оперения 5309-8400020-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
13
13
14
15
15
16
17
17
17
18
18
19
20
21
21
21
21
22
22
22
23
24
24
25
25
25
25
26
27
27
27
27
28
28
Позиция на иллюстрации Заводской номер детали Название детали
1 5309-6101033-010 Панель нижняя левая
1 5309-6101032-010 Панель нижняя правая
2 5309-8405011 Панель передняя
2 5309-8405010 Панель передняя
3 5309-8405045 Кронштейн
4 64221-8201094 Колпачок
5 5309-8403014-010 Панель крыла внутренняя правая
5 5309-8403015-010 Панель крыла внутренняя левая
6 5309-8403020-010 Панель крыла наружная правая
6 5309-8403021-010 Панель крыла наружная левая
7 5309-8403022-010 Панель крыла правая
7 5309-8403023-010 Панель крыла левая
8 5309-8405020 Подножка средняя правая
8 5309-8405021 Подножка средняя левая
9 5309-8405022 Подножка верхняя
9 5309-8405023 Подножка верхняя
10 5309-8405026 Кронштейн крепления средней подножки правый
10 5309-8405027 Кронштейн крепления средней подножки левый
11 6430-8405038 Панель правая
11 6430-8405039 Панель левая
13 401025 Винт М8-6gх20
14 201416 Болт М6-6gх12
15 201418 Болт М6-6gх16
16 201420 Болт М6-6gх20
17 201456 Болт М8-6gх20
18 201458 Болт М8-6gх25
19 233064-01 Винт 2М6-6gх14
20 234657-10 Винт 2М6-6gх20
21 250508 Гайка М6-6Н
22 250510 Гайка М8-6Н
23 252004 Шайба 6
24 252038 Шайба 8
25 252134 Шайба 6Т
26 252155 Шайба 8Л
27 252270 Шайба 8
28 530905-3700150 Установка боковых указателей поворота
28 530905-3700150-700 Установка боковых указателей поворотов
