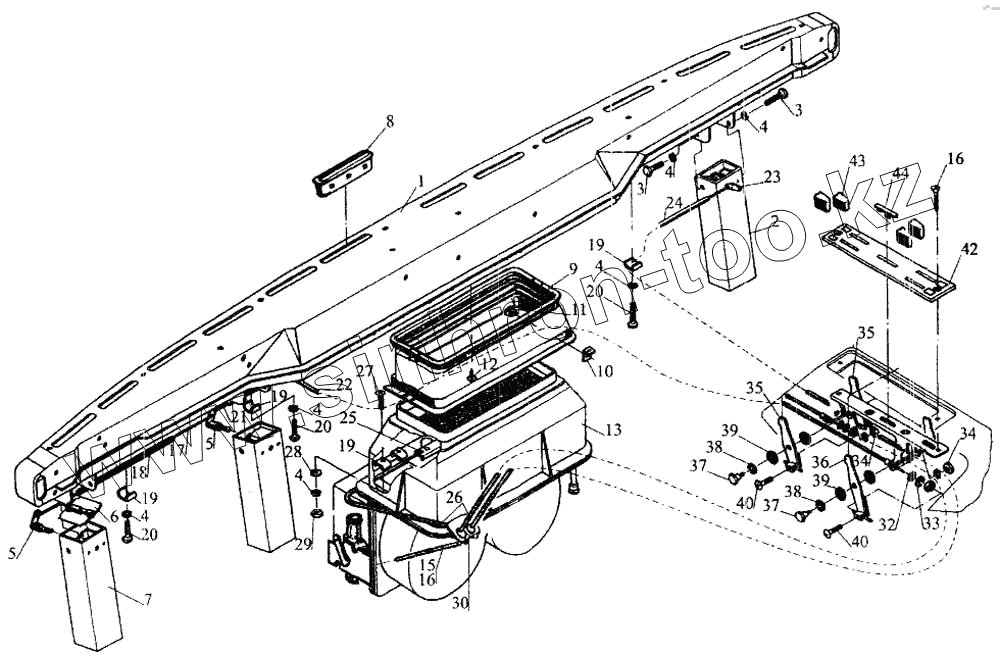

Каталог запасных частей к технике: МАЗ-437040 (Зубренок). Установка воздушных заслонок и отопителя кабины
1
2
3
3
4
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
15
16
16
17
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
32
33
34
34
35
35
36
37
37
38
38
39
39
40
40
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64229-8102594 | Воздуховод | |
| 2 | 64221-8102537 | Патрубок | |
| 3 | 201416 | Болт М6-6gх12 | |
| 4 | 252154 | Шайба 6Л | |
| 5 | 64221-8102376 | Рычаг | |
| 6 | 64221-8102545 | Заслонка | |
| 7 | 64221-8102614 | Патрубок | |
| 8 | 64229-8102034 | Сопло | |
| 9 | 54327-8102320 | Патрубок соединительный | |
| 10 | 64221-8101350 | Кронштейн | |
| 11 | 5336-5702052 | Держатель обивки | |
| 12 | 240818 | Винт М4х12 | |
| 13 | 4370-8101010 | Отопитель | |
| 15 | 64226-8109144 | Оболочка нижняя | |
| 16 | 64226-8109133 | Тяга нижняя | |
| 17 | 64221-8109116 | Тяга крайняя | |
| 18 | 64221-8109143 | Оболочка крайняя | |
| 19 | 64221-8109044 | Прижим | |
| 20 | 220105 | Винт М6-6gх16 | |
| 21 | 64221-8109125 | Тяга левая | |
| 22 | 64229-8109135 | Оболочка левая | |
| 23 | 64221-8109124 | Тяга правая | |
| 24 | 64229-8109134 | Оболочка правая | |
| 25 | 64221-8109128-10 | Тяга средняя | |
| 26 | 64221-8109138 | Оболочка средняя | |
| 27 | 4594421320 | Винт 3М6-6gх25 | |
| 28 | 252004 | Шайба 6 | |
| 29 | 250508 | Гайка М6-6Н | |
| 30 | 4370-8109151 | Направляющая | |
| 31 | 64226-8109014 | Основание кронштейна | |
| 32 | 252005 | Шайба 8 | |
| 33 | 252155 | Шайба 8Л | |
| 34 | 250510 | Гайка М8-6Н | |
| 35 | 64221-8109020 | Рычаг | |
| 36 | 64221-8109036 | Рычаг | |
| 37 | 64221-81 09026 | Ось | |
| 38 | 252156 | Шайба 10Л | |
| 39 | 5336-8109032 | Шайба | |
| 40 | 220076 | Винт М5-6gх8 | |
| 42 | 64226-8109027 | Накладка | |
| 43 | 64221-8109048 | Рукоятка | |
| 44 | 64221-8109168 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
