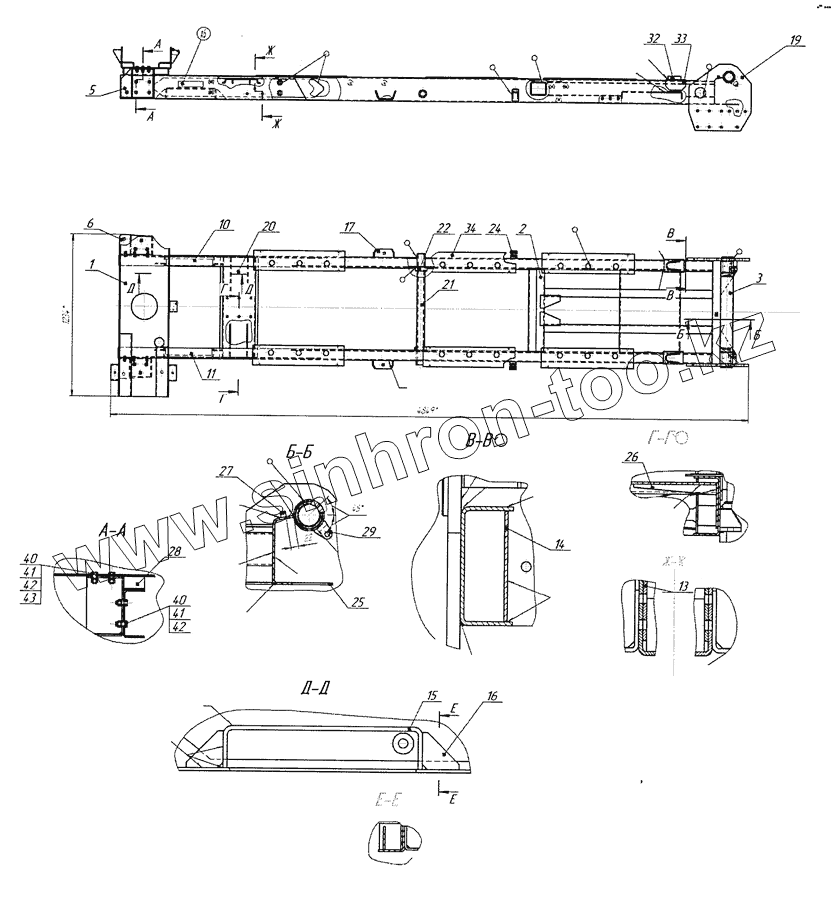

Каталог запасных частей к технике: Камский автозавод Самосв. установка 6520. Надрамник 6520-8601010-81
1
2
3
5
6
10
11
13
14
15
16
17
19
20
21
22
24
25
26
27
28
29
32
33
34
40
40
41
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6520-8601065-81 | Поперечина №1 | |
| 2 | 65222-8601095 | Усилитель надрамника | |
| 3 | 65222-8601112 | Труба оси опрокидывания | |
| 5 | 6520-8601160-81 | Кронштейн поперечины правый | |
| 6 | 6520-8601161-81 | Кронштейн поперечины левый | |
| 10 | 6520-8601024-81 | Лонжерон правый | |
| 11 | 6520-8601025-81 | Лонжерон левый | |
| 13 | 6520-8601027-81 | Фланец передний | |
| 14 | 6520-8601034-81 | Усилитель лонжерона | |
| 15 | 6520-8601087-81 | Усилитель передний | |
| 16 | 6522-8601150 | Ребро | |
| 17 | 6520-8601181-81 | Кронштейн стяжки верхний | |
| 19 | 65222-8601061 | Кронштейн платформы | |
| 20 | 65222-8601075 | Поперечина №2 | |
| 21 | 65201-8601031-84 | Труба стабилизатора | |
| 22 | 65201-8601032-84 | Втулка | |
| 24 | 5511-8601060 | Кронштейн стяжки надрамника верхний | |
| 25 | 6522-8601091 | Поперечина №4 | |
| 26 | 6522-8608166-30 | Косынка | |
| 27 | 853936 | Штуцер проходной | |
| 28 | 6520-8601067-81 | Швеллер | |
| 29 | 6522-8505053 | Кронштейн | |
| 32 | 65222-8601177 | Ловитель | |
| 33 | 65222-8601176 | Опора | |
| 34 | 65222-8601180 | Пластина усилительная | |
| 40 | 1/14083/21 | Болт М14х1,5-6gх35 | |
| 41 | 1/21640/11 | Гайка М14х1,5-6Н | |
| 42 | 1/05171/73 | Шайба пружинная 14 | |
| 43 | 1/05201/01 | Шайба плоская 14,8х26х3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
