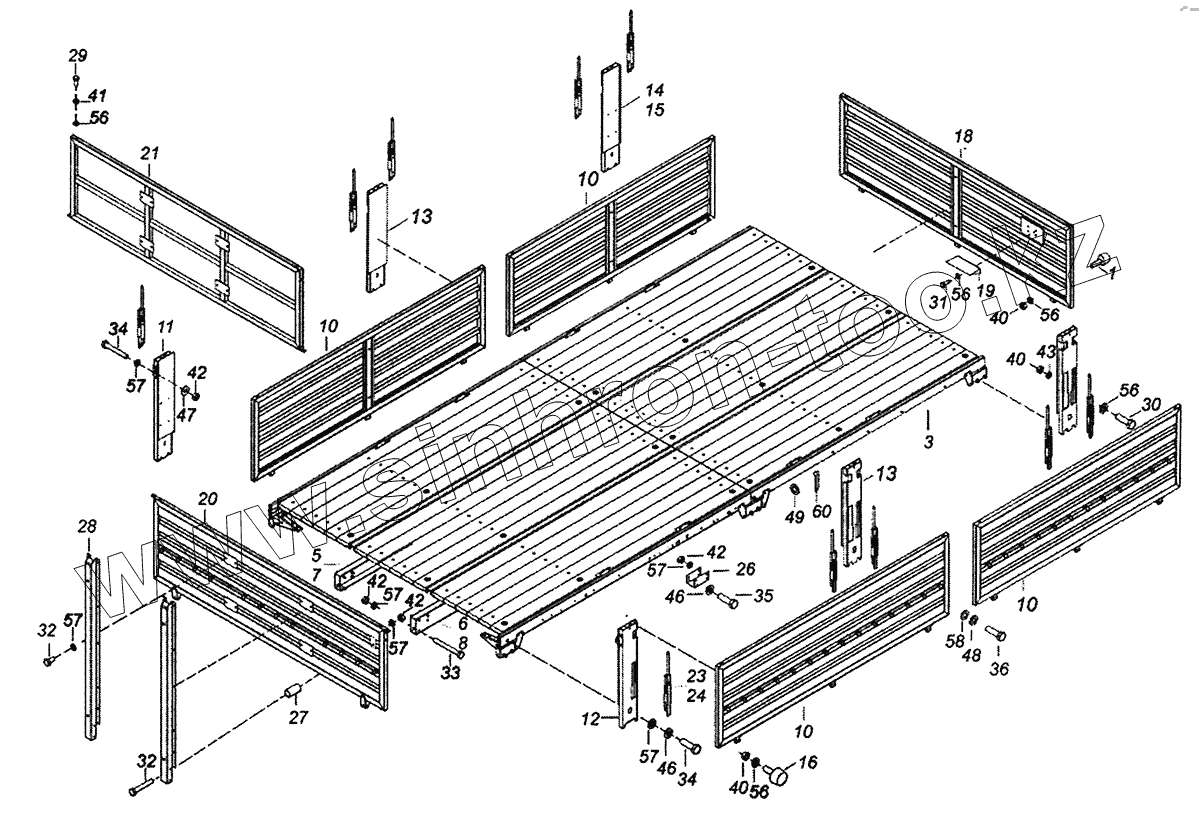

Каталог запасных частей к технике: Камский автозавод 4308 (Евро 4). 4308-8500010 Платформа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
5
5
6
6
6
7
7
7
8
8
8
10
10
10
10
11
12
13
13
14
15
16
18
19
20
21
23
24
26
27
28
30
31
32
32
33
34
34
35
36
40
40
40
42
42
42
42
43
46
46
47
48
49
56
56
56
56
56
57
57
57
57
57
57
58
60
60
60
Позиция на иллюстрации Заводской номер детали Название детали
4308-8500010 4308-8500010 Платформа
4308-8500010-05 4308-8500010-05 Платформа
1 5320-5001106 Буфер рессоры задней подвески кабины в сборе
3 4308-8501010 Основание платформы
5 4308-8501022 Брус продольный передний правый
5 4308-8501022-05 Брус продольный передний правый
6 4308-8501023 Брус продольный передний левый
6 4308-8501023-05 Брус продольный передний левый
7 4308-8501026 Брус продольный задний правый
7 4308-8501026-05 Брус продольный задний правый
8 4308-8501027-10 Брус продольный задний левый
8 4308-8501027-15 Брус продольный задний левый
10 53215-8502010-73 Борт боковой
11 53215-8502040-73 Стойка передняя правая
12 53215-8502041-73 Стойка передняя левая
13 53215-8502060-73 Стойка средняя
14 53215-8502070-73 Стойка задняя правая
15 53215-8502071-73 Стойка задняя левая
16 53215-8502090-70 Буфер ограничительный
18 53215-8503010-73 Борт задний
19 6350-8503040-70 Подножка
20 5308-8504010-70 Борт передний
21 5308-8504140-70 Надставка переднего борта
23 53215-8505028-73 Запор бортов правый
24 53215-8505029-73 Запор бортов левый
26 53215-8501035-70 Скоба соединительная
27 53215-8504030-70 Втулка усилителя переднего борта
28 53215-8504031-70 Усилитель переднего борта
30 210385 Болт М8-6gх50 ОСТ 37.001.106-75
31 1\60434\21 Болт М8-6gx20
32 1\59705\21 Болт М10x1 25-6gx20
33 1\13437\21 Болт М10x1,25-6gx65
34 853066 Болт М10х1,25-6gх75
35 1\59716\21 Болт М10х1,25-6gх90
36 1\14083\21 Болт М14x1,5-6gx35
40 1\61008\11 Гайка М8-6Н
42 1\21647\11 Гайка М10х1,25-6Н
43 1\05196\01 Шайба плоская 8x17
46 1\26386\01 Шайба плоская 10x18
47 1\26468\01 Шайба плоская 10x25
48 1\05201\01 Шайба плоская 14x26
49 1\05202\01 Шайба плоская 16x28
56 1\05166\77 Шайба пружинная 8
57 1\0516877 Шайба пружинная 10
58 1\05171\77 Шайба пружинная 14
60 1\07346\01 Шплинт 3x30
60 1\07346\01 Шплинт 3x30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
