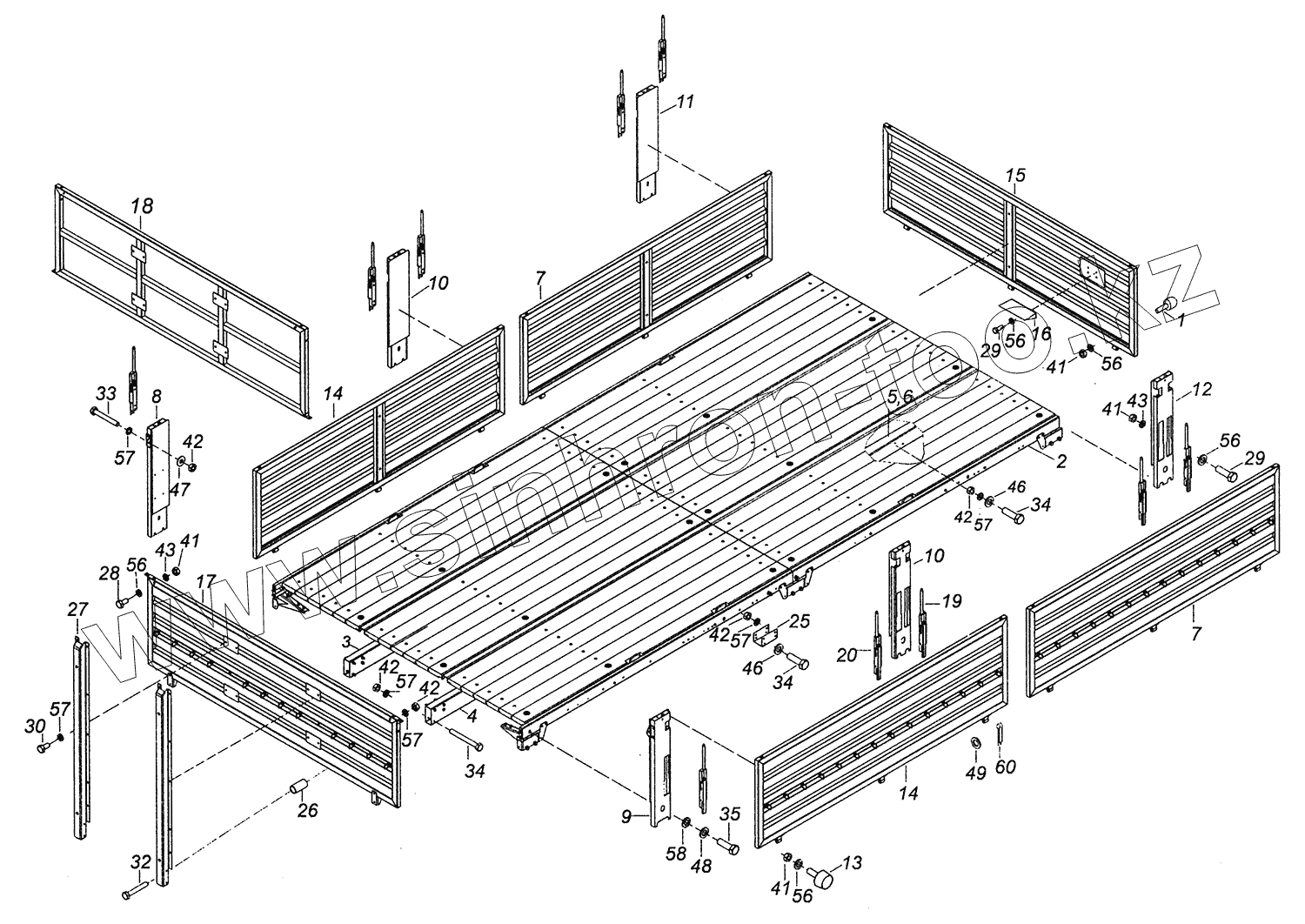

Каталог запасных частей к технике: Камский автозавод 4308 (Евро 4). 4308-8500010-10 Платформа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
25
26
27
28
29
29
30
32
33
34
34
34
35
41
41
41
41
42
42
42
42
42
43
43
46
46
47
48
49
56
56
56
56
56
57
57
57
57
57
57
58
Позиция на иллюстрации Заводской номер детали Название детали
4308-8500010-15 4308-8500010-15 Платформа
4308-8500010-10 4308-8500010-10 Платформа
1 5320-5001106 Буфер рессоры задней подвески кабины в сборе
2 4308-8501010-10 Основание платформы
3 4308-8501022-10 Брус продольный передний правый
3 4308-8501022-15 Брус продольный передний правый
4 4308-8501023-10 Брус продольный передний левый
4 4308-8501023-15 Брус продольный передний левый
5 4308-8501026-10 Брус продольный задний правый
5 4308-8501026-15 Брус продольный задний правый
6 4308-8501027-10 Брус продольный задний левый
6 4308-8501027-15 Брус продольный задний левый
7 65117-8502010-73 Борт боковой №1
8 53215-8502040-73 Стойка передняя правая
9 53215-8502041-73 Стойка передняя левая
10 53215-8502060-73 Стойка средняя
11 53215-8502070-73 Стойка задняя правая
12 53215-8502071-73 Стойка задняя левая
13 53215-8502090-70 Буфер ограничительный
14 65117-8502110-73 Борт боковой №2
15 53215-8503010-73 Борт задний
16 6350-8503040-70 Подножка
17 5308-8504010-70 Борт передний
18 5308-8504140-70 Надставка переднего борта
19 53215-8505028-73 Запор бортов правый
20 53215-8505029-73 Запор бортов левый
25 53215-8501035-70 Скоба соединительная
26 53215-8504030-70 Втулка усилителя переднего борта
27 53215-8504031-70 Усилитель переднего борта
28 210385 Болт М8-6gх50 ОСТ 37.001.106-75
29 1\60434\21 Болт М8-6gx20
30 1\59705\21 Болт М10x1 25-6gx20
32 1\13437\21 Болт М10x1,25-6gx65
33 853066 Болт М10х1,25-6gх75
34 1\59716\21 Болт М10х1,25-6gх90
35 1\14083\21 Болт М14x1,5-6gx35
41 1\61008\11 Гайка М8-6Н
42 1\21647\11 Гайка М10х1,25-6Н
43 1\05196\01 Шайба плоская 8x17
46 1\26386\01 Шайба плоская 10x18
47 1\26468\01 Шайба плоская 10x25
48 1\05201\01 Шайба плоская 14x26
49 1\05202\01 Шайба плоская 16x28
56 1\05166\77 Шайба пружинная 8
57 1\0516877 Шайба пружинная 10
58 1\05171\77 Шайба пружинная 14
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
