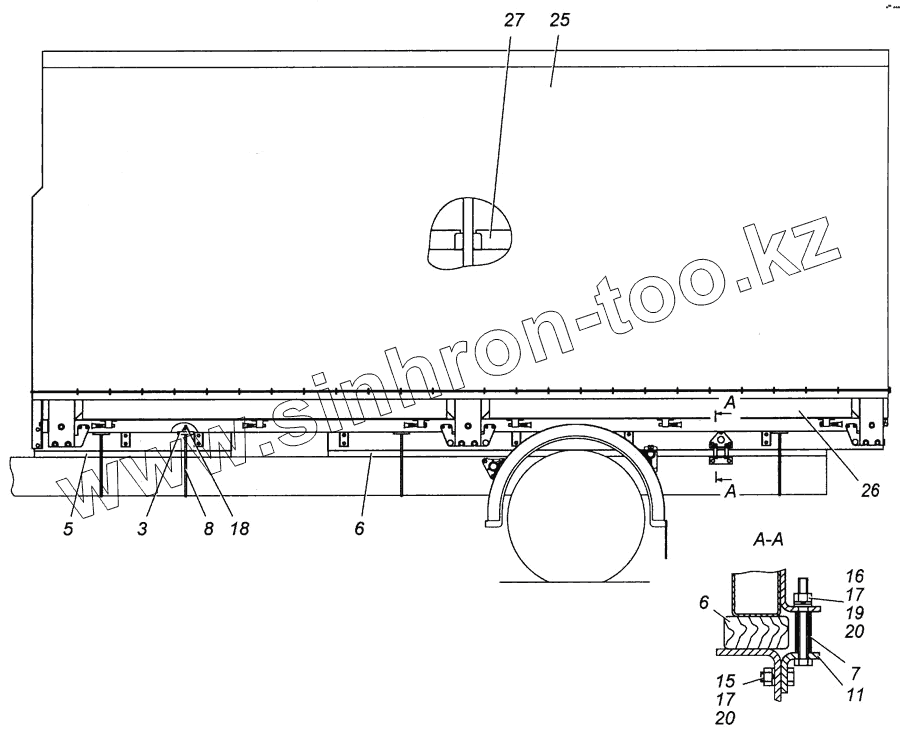

Каталог запасных частей к технике: Камский автозавод 4308. Установка платформы 4308-8500008-70

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
5
6
6
7
8
11
15
16
17
17
18
19
20
20
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
3 5320-8521090 Обойма хомута с накладкой
5 4308-8501019-70 Прокладка лонжерона
6 4308-8501020-70 Прокладка лонжерона
7 4308-8504030-70 Втулка крепления угольников
8 4308-8521082-70 Хомут
11 5320-8521115 Угольник фиксирующий платформу, нижний
15 1/55405/21 Болт М12х1,25-6gх35
16 1/55415/31 Болт М12х1,25-6gх90
17 1/61015/11 Гайка М12х1,25-6Н
18 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
19 1/05200/01 Шайба плоская 12х22х3
20 1/05170/77 Шайба 12 пружинная
25 4308АМ-8508021-70 Тент
26 4308АМ-8500010-70 Платформа
27 4308АМ-8508008-70 Каркас тента
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
