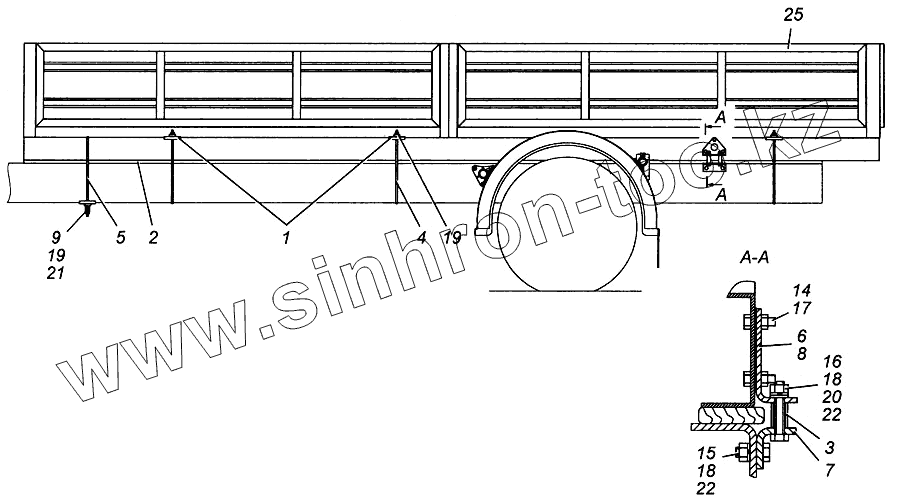

Каталог запасных частей к технике: Камский автозавод 4308. Установка платформы 4308-8500008-20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
14
15
16
17
18
18
19
19
20
21
22
22
25
Позиция на иллюстрации Заводской номер детали Название детали
1 5320-8521090 Обойма хомута с накладкой
2 4308-8501019-10 Прокладка лонжерона
3 4308-8501030-10 Втулка крепления угольников
4 4308-8521082-70 Хомут
5 5360-8521083-70 Хомут №2
6 5320-8521114 Угольник фиксирующий платформу верхний
7 5320-8521115 Угольник фиксирующий платформу, нижний
8 5320-8521117 Прокладка под головки болтов
9 16.1601150-10 Пружина демпфера
14 1/13069/21 Болт М10х1,25-6gх30
15 1/55405/21 Болт М12х1,25-6gх35
16 1/55411/21 Болт М12х1,25-6gх65
17 1/21647/11 Гайка М10х1,25-6Н
18 1/61015/11 Гайка М12х1,25-6Н
19 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
20 1/05200/01 Шайба плоская 12х22х3
21 1/26449/01 Шайба плоская 14х32
22 1/05170/77 Шайба 12 пружинная
25 47447-69.00.000 Бортовая платформа
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
