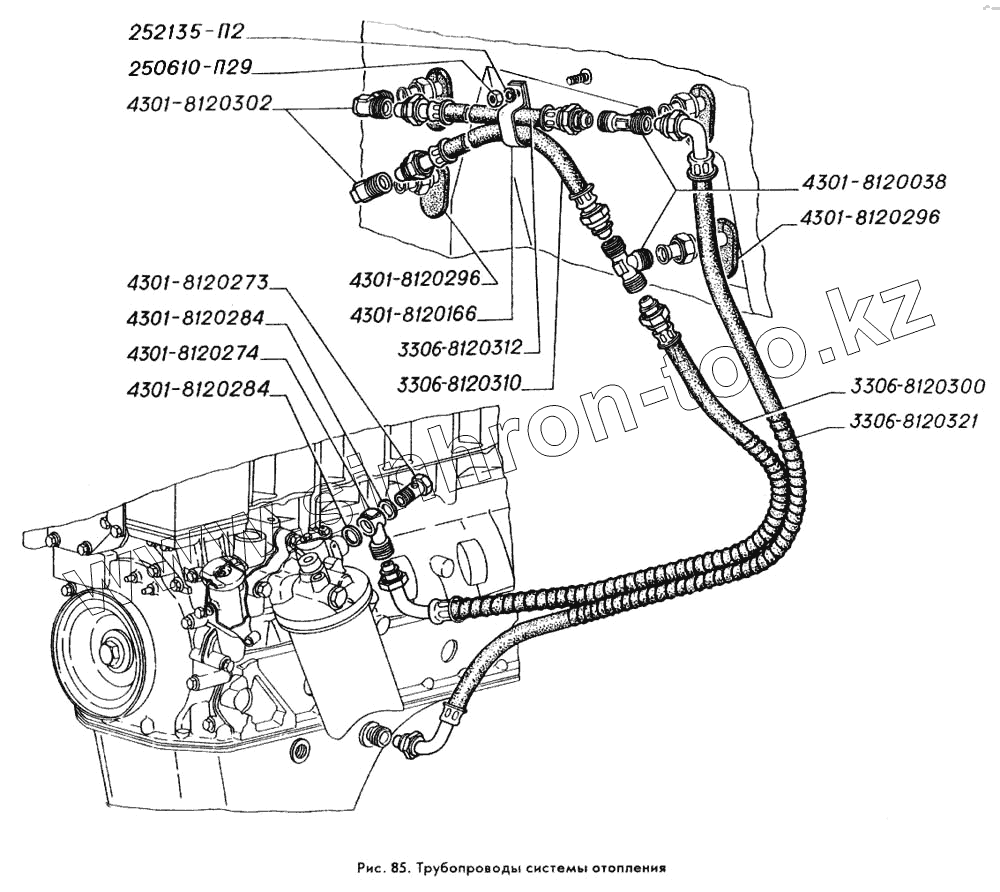

Каталог запасных частей к технике: ГАЗ-3309. Трубопроводы системы отопления
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Марка
Не выбрано
ГАЗ
ЗИЛ
Камский автозавод
МАЗ
Нефтекамский автозавод
УралАЗ
Модель
Не выбрано
ГАЗ-3306 (1994)
ГАЗ-3307 (2000)
ГАЗ-3307 (доп. с дв. ЗМЗ Е 3) (2009)
ГАЗ-3308 (2000)
ГАЗ-3308 (2002)
ГАЗ-3308 (доп. с дв. ЗМЗ Е 3) (2009)
ГАЗ-33081 (2008)
ГАЗ-3309
ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009)
ГАЗ-3309 (Евро 2) (2008)
ГАЗ-33104 Валдай (2006)
ГАЗ-33104 Валдай Евро 3 (2008)
ГАЗ-33106 Евро 3 (2015)
ГАЗ-4301
ГАЗ-51 (63, 63А) (1956)
ГАЗ-51 (63, 93) (1960)
ГАЗ-52-01
ГАЗ-52-02
ГАЗ-53 А (1989)
ГАЗ-5312 (2002)
ГАЗ-66 (Каталог 1983 г.) (1983)
ГАЗ-66 (Каталог 1996 г.) (1996)
ГАЗ-ММ "Полуторка" (1949)
ГАЗон NEXT C41R13-60 (2021)
Схема
>
Не выбрано
Кабина, подвеска кабины, крышка люка пола
Панель передка, коврики пола, стекла окон кабины, крышка монтажного люка
Термошумоизоляционные обивки и прокладки кабины
Стеклоочиститель и привод, омыватель ветрового стекла
Панель приборов
Двери кабины, обивка, уплотнитель, подлокотник, навеска двери
Уплотнители и механизм перемещения стекла двери
Замок и ручки двери
Сиденье водителя и механизм регулирования сиденья
Сиденье переднее
Амортизатор подвески сиденья
Система отопления и вентиляции кабины
Радиаторы отопителя, кожух радиатора с крышками вентилятора, электродвигатели отопителя
Воздуховод, управление вентиляцией и отоплением кабины
Независимая отопительная установка
Отсек независимого отопителя, отопитель
Трубопроводы системы отопления
Зеркала заднего вида, держатели, поручни, козырьки противосолнечные
Подушки крепления оперения, облицовка радиатора, капот, подножки
Замок и привод замка решетки, замки и навеска капота
Оперение
Платформа, основание платформы и борта
Крепление платформы, брызговики
Подвеска двигателя
Картер двигателя, цилиндры, крышка передняя картера
Картер маховика
Головка цилиндра, крышка коромысел, коромысла клапанов, клапаны, механизм вращения клапана
Поршни, шатуны, вал коленчатый
Вал распределительный, шестерня распределительного вала, блок промежуточных шестерен, толкатели клапанов
Газопровод, турбокомпрессор
Картер масляный, указатель уровня масла, маслоприемник, насос масляный с шестерней, маслоотделитель, фильтр масляный
Насос масляный, маслоотделитель и фильтр масляный
Радиатор масляный, привод топливного насоса высокого давления и вентилятора, термосиловой элемент
Подогреватель пусковой, вентилятор с топливным насосом, коммутатор транзисторный с катушкой зажигания
Бачок топливный и шланги системы предпускового подогрева двигателя
Устройство электрофакельное
Корпус привода топливного насоса высокого давления и вентилятора, привод вентилятора, муфта опережения впрыска топлива с шестерней
Бак топливный, крепление бака
Фланец приемной трубки с фильтром, фильтр грубой очистки топлива, трубопроводы топливные
Трубопроводы топливные, трубки высокого давления и форсунки
Привод управления подачей топлива
Фильтр воздушный двигателя
Насос топливный высокого давления, муфта соединительная с пластинами, трубки подвода и отвода масла
Фильтр тонкой очистки топлива, насос топливоподкачивающий ручной и клапан фильтра
Муфта опережения впрыска топлива
Глушитель
Охладитель
Вентилятор, гидромуфта привода вентилятора, центрифуга
Кожухи вентилятора и масляного радиатора
Терморегулятор, трубы подвода масла к терморегулятору и гидромуфте, труба подвода воздуха к терморегулятору
Сцепление
Кронштейн с педалями сцепления и тормоза, цилиндр главный тормозов
Цилиндр главный привода сцепления
Коробка передач, цилиндр рабочий привода сцепления
Первичный, вторичный, промежуточный валы и ось заднего хода коробки передач
Картер и крышки коробки передач, шестерни привода спидометра
Крышка верхняя коробки передач и механизм переключения передач
Передача карданная трансмиссии
Валы карданные и опора промежуточного карданного вала
Мост задний, картер моста, картер главной передачи, полуоси
Редуктор заднего моста, шестерни главной передачи, дифференциал
Рама, брызговики, бампер передний, крюк буксирный
Подвеска передняя, рессоры
Подвеска задняя, основные и дополнительные рессоры
Амортизаторы передней подвески
Ось передняя, кулаки поворотные и тяги рулевые
Колеса и шины, крепление запасного колеса
Управление рулевое
Вал карданный к рулевому механизму
Механизм рулевого управления
Тормоза передние, тормозные барабаны и ступицы передних колес
Тормоза задние, тормозные барабаны и ступицы задних колес
Цилиндр главный тормозов
Трубопроводы тормозной системы
Рычаг и привод стояночного тормоза
Регулятор давления тормозов
Вакуумный насос и привод
Усилитель гидровакуумный тормозов и клапан управления
Баллоны вакуумные, аварийная сигнализация неисправности тормозов, фильтр воздушный гидровакуумного усилителя
Электрооборудование
Генератор
Батареи аккумуляторные
Стартер
Фары, фонари передние, повторитель боковой указателя поворота, плафон кабины
Фонари задние
Электропровода
Электрооборудование щитка и панели приборов
Щиток приборов
Датчики на двигателе
Инструмент водителя и приспособления, огнетушитель, домкрат утеплитель
4301-8120273
4301-8120302
3306-8120300
3306-8120321
3306-8120312
3306-8120310
252135-П2
4301-8120038
4301-8120166
4301-8120284
4301-8120284
250610-П29
4301-8120296
4301-8120296
4301-8120274
Позиция на иллюстрации
Заводской номер детали
Название детали
4301-8120273
4301-8120273
Болт-штуцер
4301-8120302
4301-8120302
Штуцер
3306-8120300
3306-8120300
Шланг подводящий
3306-8120321
3306-8120321
Шланг отопителя
3306-8120312
3306-8120312
Шланг отопителя
3306-8120310
3306-8120310
Шланг
252135-П2
252135-П2
Шайба 8Т ОСТ 37.001.115-75
4301-8120038
4301-8120038
Тройник
4301-8120166
4301-8120166
Скоба крепления шлангов
4301-8120284
4301-8120284
Прокладка
250610-П29
250610-П29
Гайка М8-6Н ОСТ 37.001.124-93
4301-8120296
4301-8120296
Втулка
4301-8120274
4301-8120274
Штуцер поворотный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
