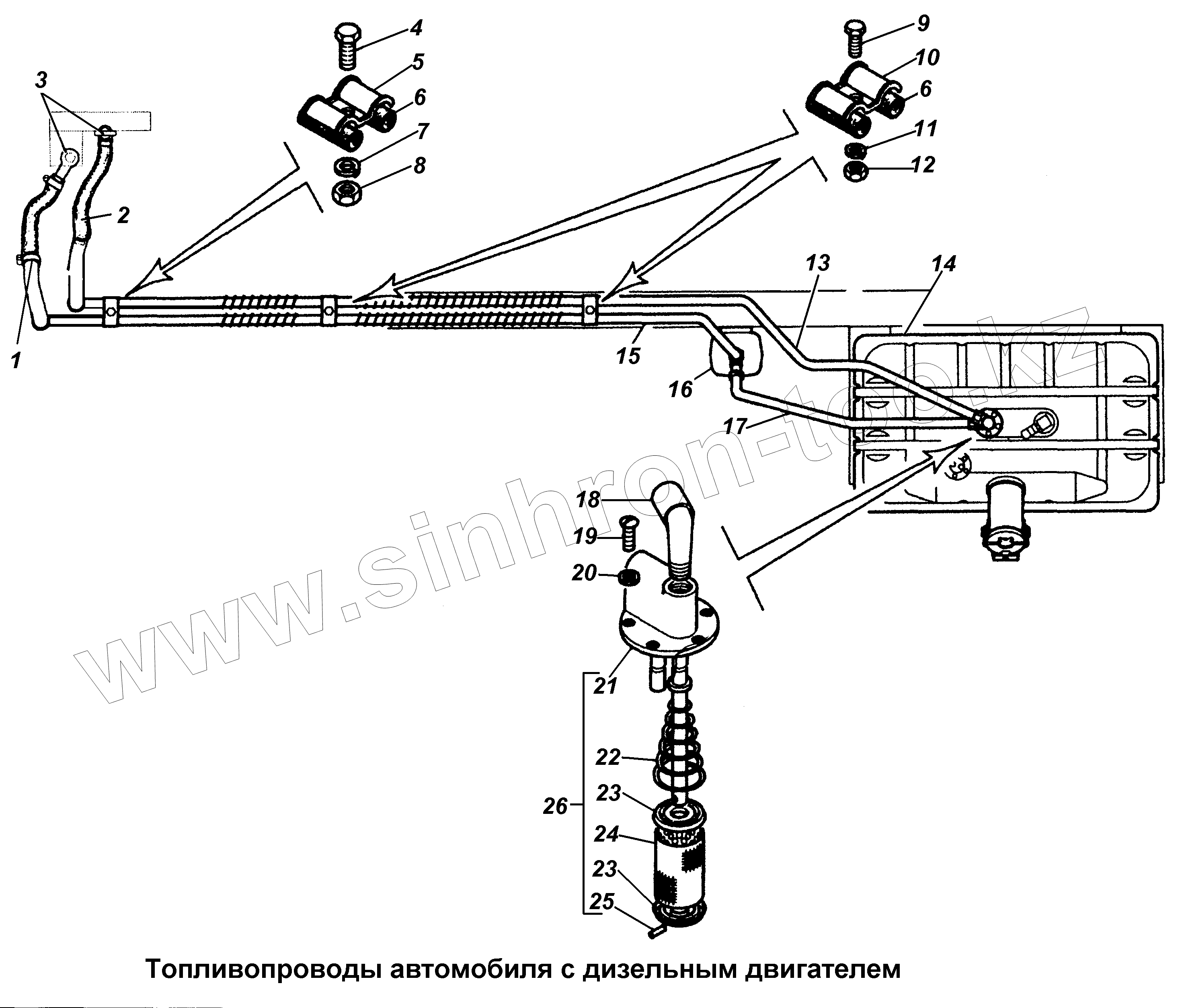

Каталог запасных частей к технике: ГАЗ-3308. Топливопроводы автомобиля с дизельным двигателем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 00.10.00 Хомут 12-22 ТО17-9-20-98
2 542.1104101 Шланг
3 3309-1104193 Угольник поворотный
4 201493-П29 Болт М10-6gх16 ОСТ 37.001.123-96
5 330242-1104146 Скоба двойная крепления трубки
6 66-01-1104216 Трубка защитная крепления трубопроводов
7 252156-П2 Шайба 10Л ОСТ 37.001.115-75
8 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
9 201454-П29 Болт М8-6gх16 ОСТ 37.001.123-96
10 53-3552065-01 Скоба двойная
11 252155-П2 Шайба 8Л ОСТ 37.001.115-75
12 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
13 33081-1104188-01 Трубка сливная от двигателя
14 4301-1101010-02 Бак топливный
15 33081-1104085 Трубка от фильтра грубой очистки к двигателю
16 740.1105010-01 Фильтр грубой очистки топлива ТУ 37.104.023-76
17 33081-1104080 Трубка от бака к фильтру грубой очистки топлива
18 298349-П29 Штуцер угловой
19 4594321080 Винт М5х12
20 293196-П Шайба 5,5 ГОСТ 11371-78
21 4301-1104016 Фланец забора и слива топлива с трубками
22 66-1104033 Пружина
23 66-1104040 Фланец фильтра
24 4301-1104027 Фильтр приемной трубки
25 4 598 411 360 Штифт 4х20
26 4301-1104012 Фланец забора и слива топлива
