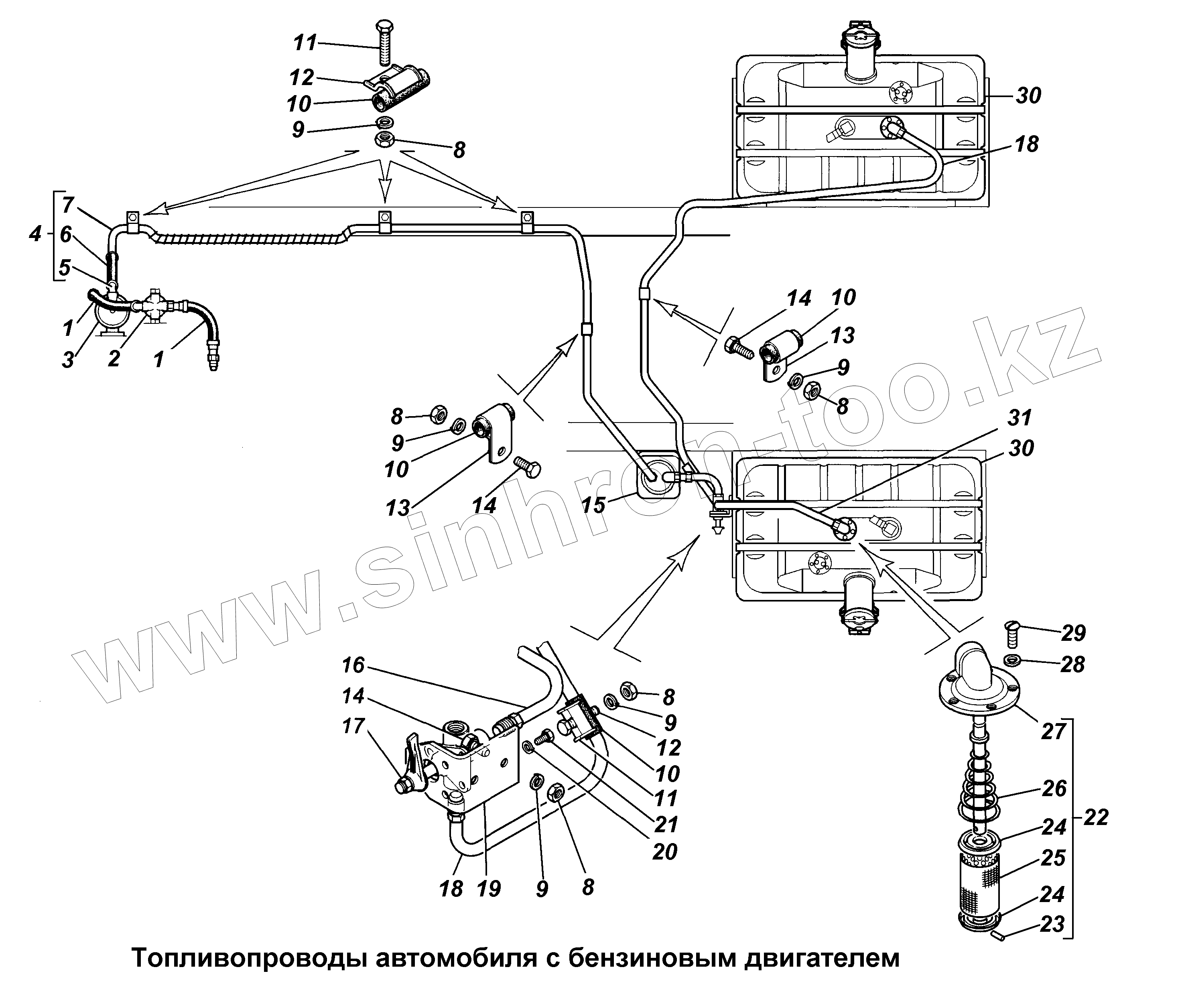

Каталог запасных частей к технике: ГАЗ-3308. Топливопроводы автомобиля с бензиновым двигателем

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8

8

8

8

9

9

9

9

9

10

10

10

10

11

11

12

12

13

13

14

14

14

15

16

17

18

18

19

21

22

23

24

24

25

26

27

28

29

30

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	66-71-1104128-10		Трубка бензинопровода от фильтра к карбюратору в сборе
2	511.1117010-01		Фильтр тонкой очистки топлива
3	Б9ДЛ		Насос бензиновый
4	3308-1104064		Трубка со шлангом от бензоотстойника к насосу
5	66-71-1104065		Трубка масляного радиатора выходная с упорной гайкой в сборе
6	66-1104102-01		Шланг
7	3308-1104085		Трубка от бензоотстойника к насосу
8	250510-П29		Гайка М8-6Н ОСТ 37.001.124-93
9	252135-П2		Шайба 8Т ОСТ 37.001.115-75
10	66-01-1104216		Трубка защитная крепления трубопроводов
11	66-1104147		Скоба
12	201460-П29		Болт М8-6gх30 ОСТ 37.001.123-96
13	297515-П29		Скоба
14	201455-П29		Болт М8-6gх18 ОСТ 37.001.123-96
15	3307-1105010		Отстойник бензиновый
16	3308-1104080		Трубка от крана к бензоотстойнику
17	ПП8-Т		Кран в сборе (66-71-1104160)
18	33082-1104095		Трубка слива топлива в правый бак
19	3308-1104159		Кронштейн крепления топливного краника
21	201416-П29		Болт М6-6gх12 ОСТ 37.001.123-96
22	66-71-1104012		Трубка приемная бензинопровода с фильтром в сборе
23	4598411360		Штифт 4x20
24	66-1104040		Фланец фильтра
25	21-1104027		Фильтр приемной трубки бензинопровода в сборе
26	66-1104033		Пружина
27	66-71-1104016		Трубка приемная бензинопровода с фланцем в сборе
28	293196		Шайба
29	4594321080		Винт М5х12
30	4301-1101010-02		Бак топливный
31	33082-1104152		Трубка сливная от крана к левому баку

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
