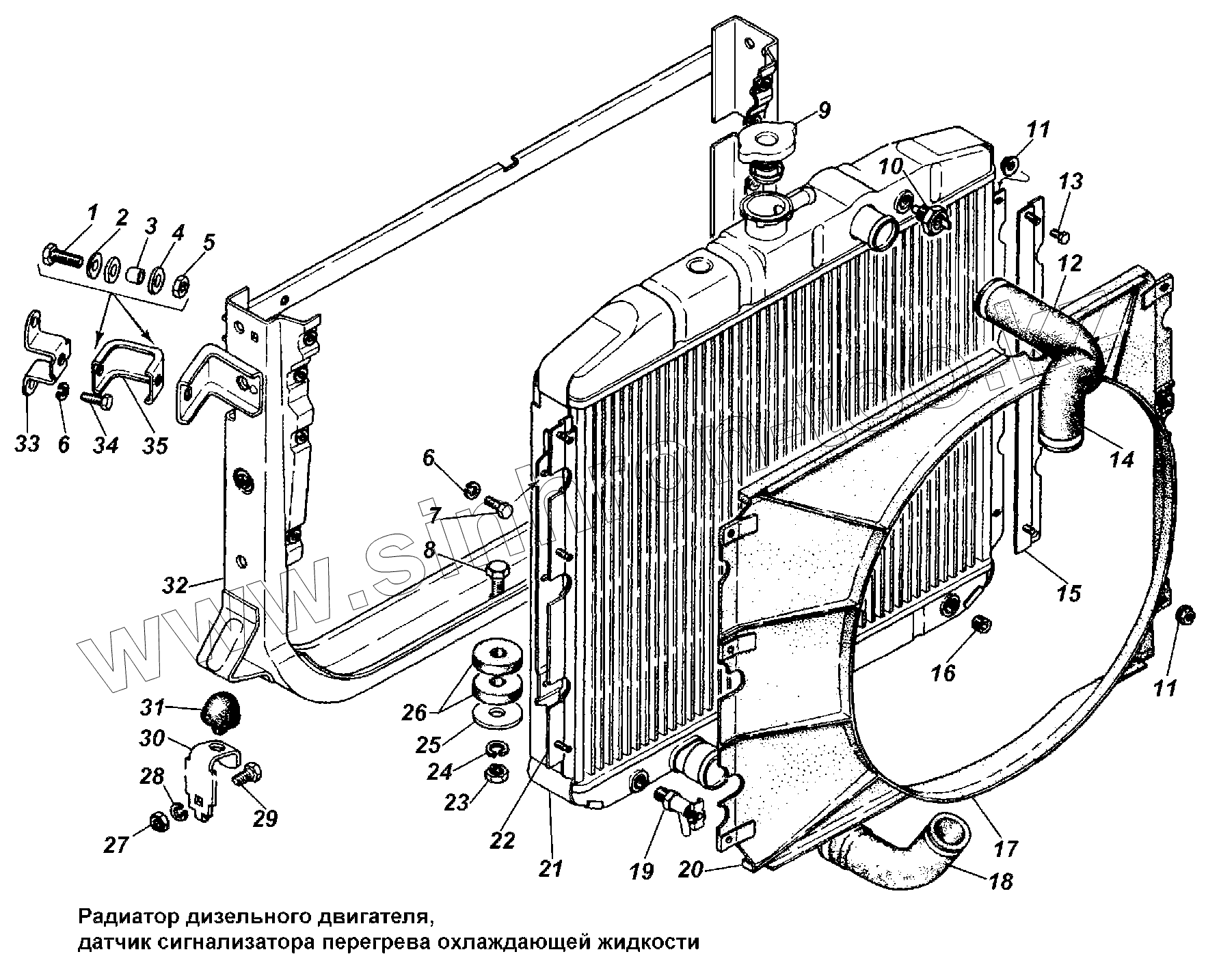

Каталог запасных частей к технике: ГАЗ-3308. Радиатор дизельного двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
00.78.00-02 00.78.00-02 Хомут 44-56 ТУ 4599-001-21511064-94
1 201521-П29 Болт М10х1-6gх32
2 252039-П29 Шайба 10 ОСТ 37.001.144-96
3 20Ю-1001095 Втулка прокладки
4 51А-1001094 Прокладка тяги соединения двигателя с рамой
5 4 599 922 525 Гайка М10х1
6 252135-П2 Шайба 8Т ОСТ 37.001.115-75
7 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
8 290983 Болт М12х1,25-6gх35
9 24-1304010 Пробка радиатора в сборе
10 ТМ111-02 Датчик сигнализатора перегрева охлаждающей жидкости (ТМ111-3808000-02)
11 4 599 531 818 Гайка М6
12 33081-1303010 Шланг
13 201417-П29 Болт М6-6gх14 ОСТ 37.001.123-96
14 00.10.00-04 Хомут 40-56 ТО17-9-20-98
15 33081-1309032 Пластина правая
16 296563-П29 Пробка КГ3/8"
17 33081-1309011 Кожух вентилятора
18 33081-1303025 Шланг
19 ВС8-1-Т Кран (Г-21Ю-1305010-А)
20 33081-1309222 Уплотнитель
21 3307-1301010 Радиатор в сборе
22 33081-1309033 Пластина левая
23 250615-П29 Гайка М12х1,25-6Н ОСТ 37.001.124-93
24 252157-П2 Шайба 12Л ОСТ 37.001.115-75
25 293353-П29 Шайба 12,5
26 53-8401070 Прокладка подвески рамки радиатора
27 250612-П29 Гайка М10-6Н ОСТ 37.001.124-93
28 252156-П2 Шайба 10Л ОСТ 37.001.115-75
30 330701-1302029 Кронштейн
31 21-2902654 Упор рамки радиатора
32 33081-1302010 Рамка радиатора
33 3307-1302152 Кронштейн передний
34 201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96
35 33081-1302156 Кронштейн средний
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
