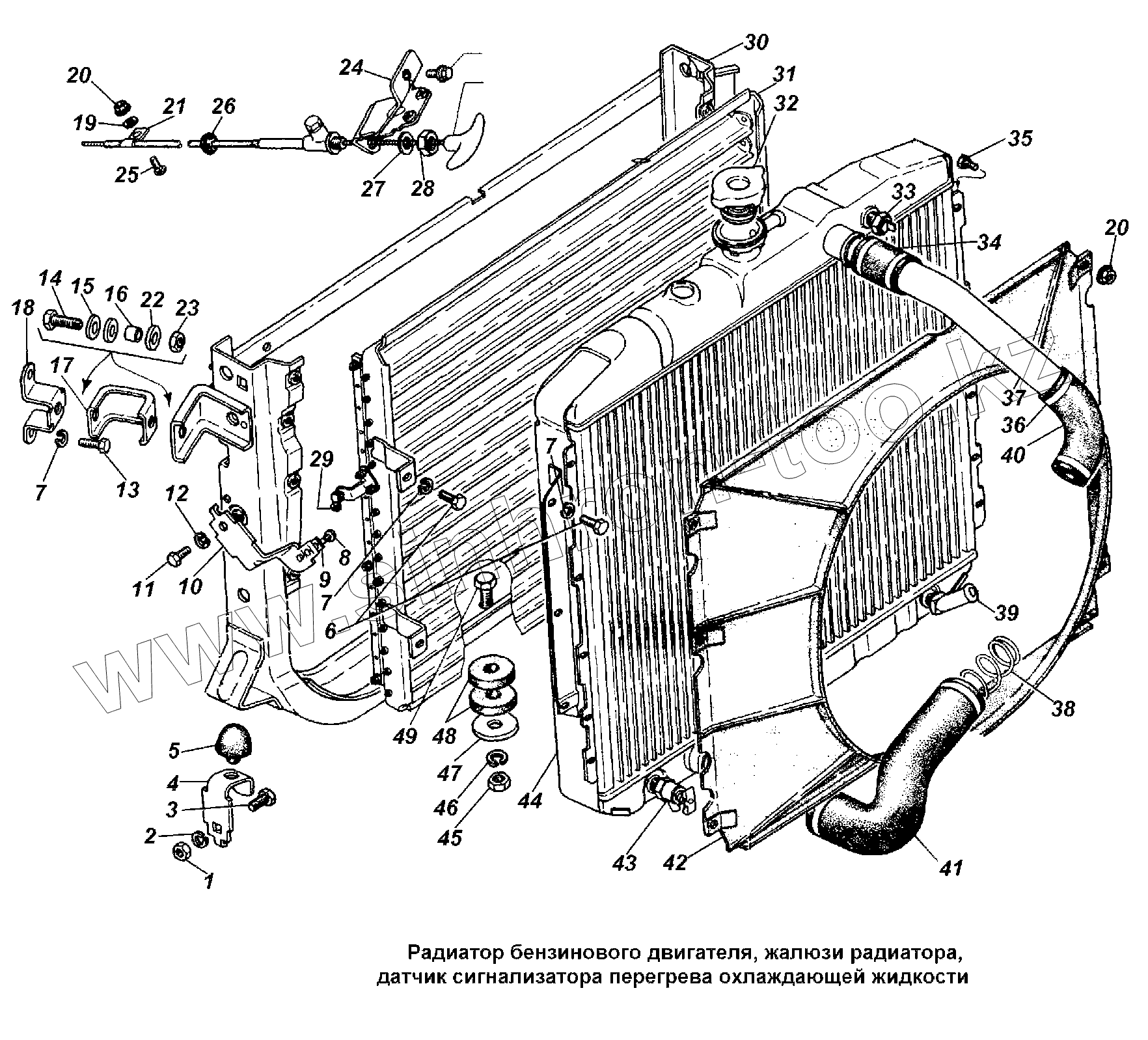

Каталог запасных частей к технике: ГАЗ-3308. Радиатор бензинового двигателя
1
2
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00.78.00-02 | 00.78.00-02 | Хомут 44-56 ТУ 4599-001-21511064-94 | |
| 21-8101040-А | 21-8101040-А | Штуцер отопителя | |
| 3307-1301010-35 | 3307-1301010-35 | Радиатор водяной | |
| 1 | 250612-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 4 | 330701-1302029 | Кронштейн | |
| 5 | 21-2902654 | Упор рамки радиатора | |
| 6 | 201456-П29 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 7 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 224598-П29 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 9 | 52-1108071 | Зажим | |
| 10 | 3307-1310232 | Кронштейн тяги | |
| 11 | 201454-П29 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 12 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 13 | 201458-П29 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 14 | 201521-П29 | Болт М10х1-6gх32 | |
| 15 | 252039-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 16 | 20Ю-1001095 | Втулка прокладки | |
| 17 | 33081-1302156 | Кронштейн средний | |
| 18 | 3307-1302152 | Кронштейн передний | |
| 19 | 293282-П29 | Шайба 8,4 | |
| 20 | 4599531818 | Гайка М6 | |
| 21 | 51-3506044 | Скоба | |
| 22 | 51 А-1001094 | Прокладка | |
| 23 | 4 599 922 525 | Гайка М10х1 | |
| 24 | 3307-1310227 | Кронштейн с усилителем в сборе | |
| 25 | 290500-П29 | Болт М6-6gх16 | |
| 26 | 24-8406224-01 | Втулка оболочки тяги привода замка капота | |
| 27 | 252206-П29 | Шайба 14 ОСТ 37.001.145-75 | |
| 28 | 250634-П29 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 29 | 222496-П29 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 30 | 3308-1302010 | Рамка радиатора | |
| 31 | 3308-1310110 | Жалюзи радиатора | |
| 32 | 24-1304010 | Пробка радиатора в сборе | |
| 33 | ТМ111-02 | Датчик сигнализатора перегрева охлаждающей жидкости (ТМ111-3808000-02) | |
| 34 | 11-8286 | Шланг радиатора подводящий к радиатору | |
| 35 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 36 | 00.10.00-04 | Хомут 40-56 ТО17-9-20-98 | |
| 37 | 3308-1303012 | Труба радиатора подводящая | |
| 38 | 21-1303033-Б | Каркас шланга | |
| 39 | 3307-8120274 | Штуцер | |
| 40 | 53-1303010 | Шланг радиатора отводящий нижний | |
| 41 | 53-1303025 | Шланг радиатора отводящий | |
| 42 | 3307-1309011 | Кожух вентилятора | |
| 43 | ВС8-1-Т | Кран (Г-21Ю-1305010-А) | |
| 44 | 3307-1301010-31 | Радиатор водяной | |
| 45 | 250615-П29 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 46 | 252157-П2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 47 | 293353-П29 | Шайба 12,5 | |
| 48 | 53-8401070 | Прокладка подвески рамки радиатора | |
| 49 | 290983 | Болт М12х1,25-6gх35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
