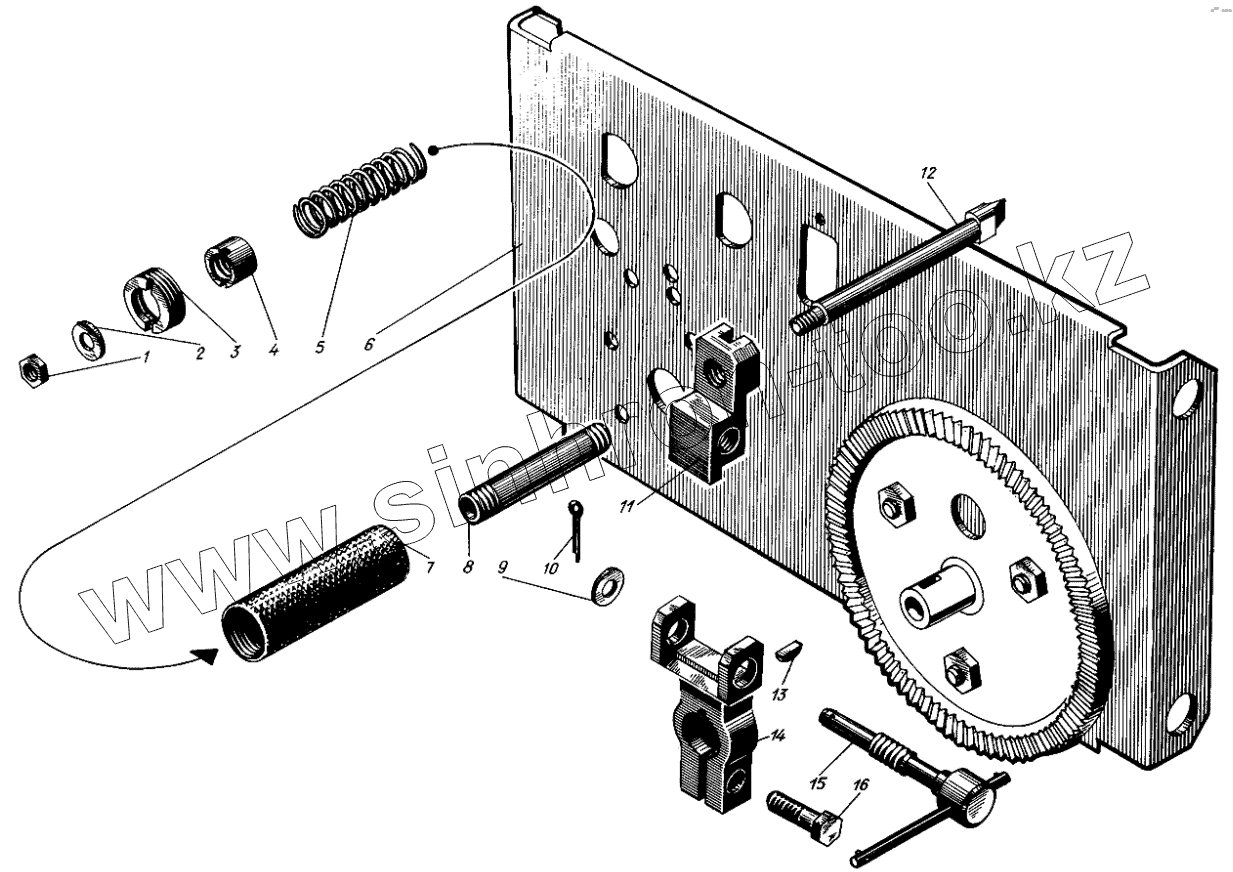

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Рукоятка управления дизелем

Тип техники

Марка

Модель

Схема

сб.537-175-22

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
сб.537-175-22	сб.537-175-22		Рукоятка в сборе
1	351-13		Гайка М5
2	353-03-2		Шайба чистая 5
3	537-340		Гайка
4	537-306		Гайка
5	311-33-2		Пружина
6	537-65-32		Панель управления
6	537-96-30		Панель управления
7	537-19-20		Корпус рукоятки
8	537-305		Втулка
9	353-05-1		Шайба чистая 8
10	354-19		Шплинт разводной 3,2х18
11	537-354		Рычаг ручки
12	537-20-21		Стопор
13	315-64		Шпонка сегментная
14	537-353		Вилка ручки
15	сб.537-357		Винт тонкой регулировки
16	556-07		Болт М8х22

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
