Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Дистанционное управление дизелем
1
2
2
2
2
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
8
8
9
10
10
11
11
11
11
12
13
13
13
13
14
14
14
14
15
16
17
18
19
20
21
21
21
21
22
23
24
24

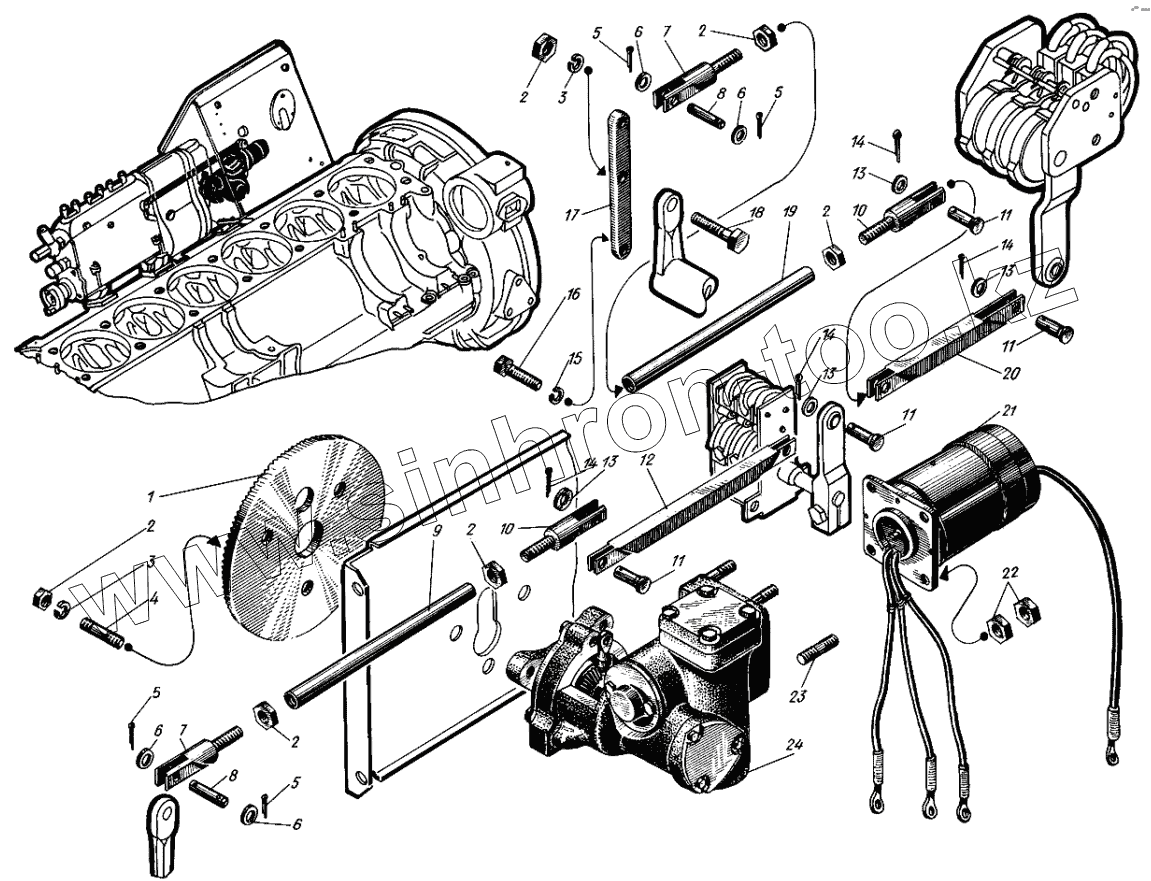

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 537-18-21-1 | Диск зубчатый | |
| 2 | 351-02 | Гайка М8 | |
| 3 | 353-24 | Шайба пружинная 8Т | |
| 4 | 550-110 | Шпилька М8х28 | |
| 5 | 354-19 | Шплинт разводной 3,2х18 | |
| 6 | 353-05-1 | Шайба чистая 8 | |
| 7 | 334-14А | Вилка тяги подачи | |
| 8 | 334-24 | Валик тяги | |
| 9 | 537-62-12 | Тяга к топливному насосу | |
| 10 | 537-64-32 | Вилка | |
| 11 | 537-63-32 | Палец | |
| 12 | 537-61-32-1 | Тяга | |
| 13 | 353-04-1 | Шайба чистая 6 | |
| 14 | 534-17 | Шплинт разводной 2х12 | |
| 15 | 353-23 | Шайба пружинная 6Т | |
| 16 | 356-16А | Болт М6х14 | |
| 17 | 537-63-30 | Планка | |
| 18 | 556-07 | Болт М8х22 | |
| 19 | 537-60-32 | Тяга | |
| 20 | 1237-82-60Б | Тяга | |
| 21 | 587-105 | Электродвигатель МУ-320 | |
| 21 | сб.587-06-8 | Электродвигатель МУ-320 в сборе | |
| 21 | сб.587-02-8 | Электромеханизм дистанционного управления | |
| 21 | сб.587-02-9 | Электромеханизм дистанционного управления | |
| 22 | 351-13 | Гайка М5 | |
| 23 | 550-46-1 | Шпилька М5х25 | |
| 24 | сб.587-05-8 | Редуктор дистанционного управления | |
| 24 | сб.587-05-9 | Редуктор дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
